Назначение

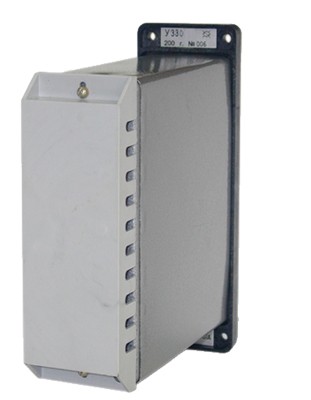

Усилители мощности трехпозиционные У330 М предназначены для управления синхронными и асинхронными электродвигателями исполнительных механизмов постоянной скорости (МЭО, МЭОФ, КЗР). Осуществляют реверсивное управление однофазными электродвигателями мощностью не более 0.09 кВт. Обеспечивают гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Усиление входных сигналов для реверсивного управления однофазным асинхронным электродвигателем малой мощности.
- Защита системы регулирования от противоречивых команд управления.
- Питание регуляторов МИНИТЕРМ.
Исполнения
|
НАИМЕНОВАНИЕ
|
ВСТРОЕННЫЕ РЕЛЕ ТИПА РП21
|
|
У330 М
|
нет
|
|
У330.Р2 М
|
2 шт.
|
Технические характеристики
ПИТАНИЕ
- Напряжение – ~220 В (допускается от 187 до 242 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 16 ВА (8 ВА для У330 М)
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 2 кг
- Монтаж – навесной
ВХОДНЫЕ СИГНАЛЫ
- Назначение – входы управления «Больше», «Меньше»
- Вид – «сухой» контакт
ВЫХОДНЫЕ СИГНАЛЫ
- Изменение состояния бесконтактных ключей,
коммутирующая способность - от 0.04 до 0.35 А, от 22 до 250 В
- Изменение состояния контактов двух электромагнитных реле РП21,
одно из которых имеет один замыкающий контакт,
другое один переключающий контакт (для У330.Р2 М)
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание регуляторов серии МИНИТЕРМ
- Напряжение – от 18 до 30 В постоянного тока
- Сопротивление нагрузки – не менее 150 Ом
