Назначение

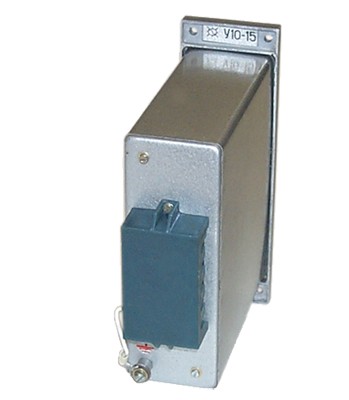

Усилитель мощности У10-15 предназначен для управления мощностью электрической нагрузки в одно- и трехфазных цепях переменного тока за счет широтно-импульсной либо фазоимпульсной модуляции (ШИМ или ФИМ) от импульсных входных сигналов. Используется в комплекте с регулятором ПРОТЕРМ. Обеспечивает гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Усиление по мощности фазомодулированного либо широтно-модулированного импульсного выходного сигнала регулятора ПРОТЕРМ и коммутация цепей нагрузки.
- Формирование импульсного сигнала для синхронизации выходного ключа регулятора ПРОТЕРМ.
- Гальваническая развязка цепей управления нагрузки.
Технические характеристики
ПИТАНИЕ
- Напряжение (24 ± 2.4) B пульсирующего двух полупериодного постоянного тока от внутреннего источника питания регулятора ПРОТЕРМ
- Потребляемая мощность – не более 1.2 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 1.5 кг
- Монтаж – навесной
- Подключение – 20 винтовых зажимов
ВХОДНОЙ СИГНАЛ
- Фазомодулированный либо широтно-модулированный импульсный в виде изменения состояния бесконтактного ключа одного из импульсных выходов регулятора ПРОТЕРМ
ВЫХОДНОЙ СИГНАЛ
- Коммутируемый переменный ток:
- при температуре 50°С - до 5 А
- при температуре 25°С - до 15 А
- Напряжение - 220 В либо 380 В
