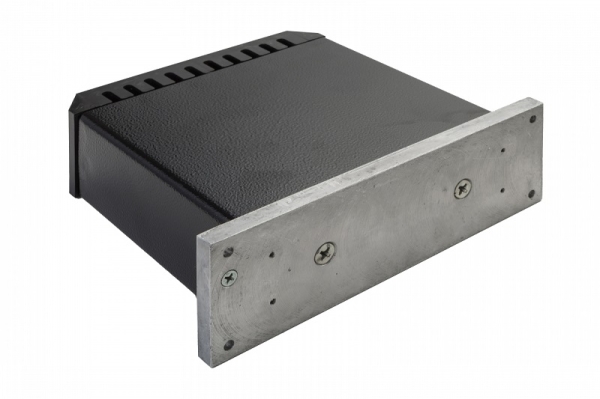

Назначение
Усилители мощности У13 предназначены для управления мощностью электрической нагрузки в одно- и трехфазных цепях переменного тока за счет либо фазоимпульсной модуляции (ФИМ) от аналоговых входных сигналов. Обеспечивают гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Преобразование входного сигнала постоянного тока (напряжения постоянного тока) в выходную мощность (фазоимпульсное управление).
- Переключение каналов управления.
- Формирование режима запрета включения тиристоров.
- Обеспечение линейной зависимости величины выходной мощности, выделяемой на нагрузке, от величины входного сигнала. Для управления большой мощностью предусмотрена возможность подключения внешнего блока мощных тиристоров.
- Питание регуляторов МИНИТЕРМ.
Исполнения
|
НАИМЕНОВАНИЕ
|
АНАЛОГОВЫЕ ВХОДЫ
|
|

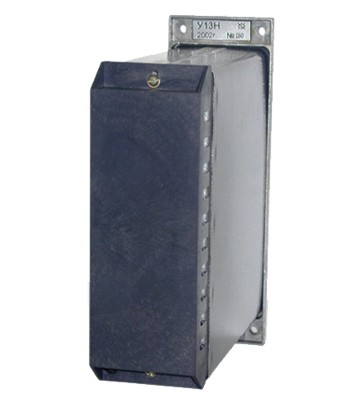

У13Н
|
2 входа: 0-5 мА и 0-10 В постоянного тока
|
|
У13М
|
2 входа: 0-5 мА, либо 0-20 мА (по выбору) и 0-10 В постоянного тока
|
Технические характеристики
ПИТАНИЕ
- Напряжение - ~220 В, либо ~380 В (по выбору)
- Частота - от 48 до 62 Гц
- Потребляемая мощность – не более 15 ВА

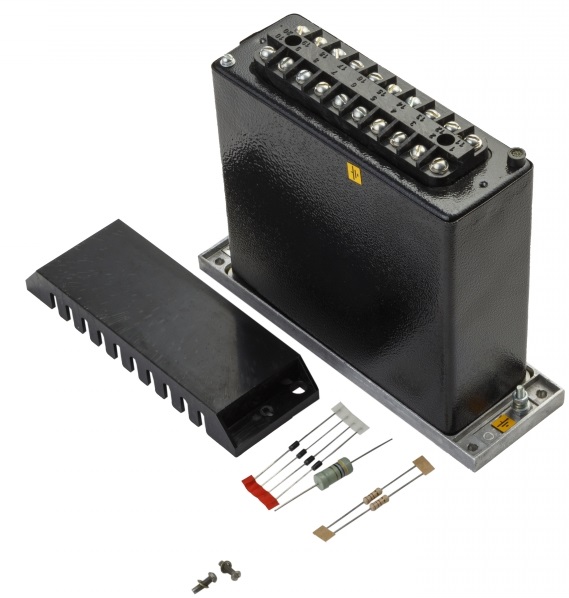

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 190х60х165 мм
- Масса – не более 2 кг
- Монтаж – навесной
АНАЛОГОВЫЕ ВХОДЫ
- Вид – в зависимости от исполнения
ДИСКРЕТНЫЕ ВХОДЫ
- Количество – 2
- Назначение – подключения внешних «сухих» ключей (контактных или безконтактных):
- для переключения на ручное дистанционное управление
- для запрета включения выходных тиристоров
АНАЛОГОВЫЙ ВЫХОД
- Вид сигнала – два встречно-параллельно включены оптронны тиристора для фазоимпульсного управления мощностью переменного тока нагрузки
- Максимальная мощность, выделяемая на нагрузке:
- при напряжении питания ~220 В – 3.3 кВА (непосредственное подключение)
- при напряжении питания ~220 В – 0.22 * Iмакс кВА (через внешние тиристоры)
- при напряжении питания ~380 В – 5.7 кВА (непосредственное подключение)
- при напряжении питания ~380 В – 0.38 * Iмакс кВА (через внешние тиристоры)
- Нелинейность зависимости выходной мощности от входного сигнала – не более 5%.
Iмакс - максимально допустимое среднее значение суммарного тока, протекающего через внешние встречно-параллельно включенные тиристоры, А.
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание регуляторов серии МИНИТЕРМ
- Напряжение – от 21 до 26.5 В постоянного тока
- Сопротивление нагрузки, не более 150 Ом
