Назначение
Усилители мощности трехпозиционные У24 предназначены для управления синхронными и асинхронными электродвигателями исполнительных механизмов постоянной скорости (МЭО, МЭОФ, КЗР). Осуществляют реверсивное управление трехфазными электродвигателями мощностью до 1.1кВт. Обеспечивают гальваническую развязку входных и выходных сигналов.
Функциональные возможности
- Реверсивное управление трехфазным асинхронным электродвигателем. Динамическое торможение электродвигателя постоянным током. Регулировка длительности тормозного воздействия в диапазоне 0..0.1с. Запрет на пуск электродвигателя в одну или обе стороны одновременно. Защита исполнительного механизма от мгновенного реверса. Преимущественная отработка сигналов ручного управления.
- Защита системы регулирования при наличии противоречивых команд.
- Питание регуляторов МИНИТЕРМ.
Исполнения
|
НАИМЕНОВАНИЕ
|
ПУСК И ТОРМОЖЕНИЕ ЭЛЕКТРОДВИГАТЕЛЕМ МОЩНОСТЬЮ, КВТ, НЕ БОЛЕЕ
|
ПЕРИОДИЧЕСКОЕ ИЛИ ПОСТОЯННОЕ ОТКЛЮЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА ПРИ ПЕРЕГРУЗКЕ ПО ТОКУ
|
СИГНАЛИЗАЦИЯ О ПЕРЕГРУЗКЕ ЭЛЕКТРОДВИГАТЕЛЯ МОЩНОСТЬЮ, КВТ
|
|
У24.10
|
0.4
|
|
|
|
У24.11
|
|
Да
|
0.12-0.4
|
|
У24.20
|
1.1
|
|
|
|
У24.21
|
|
Да
|
0.12-1.1
|

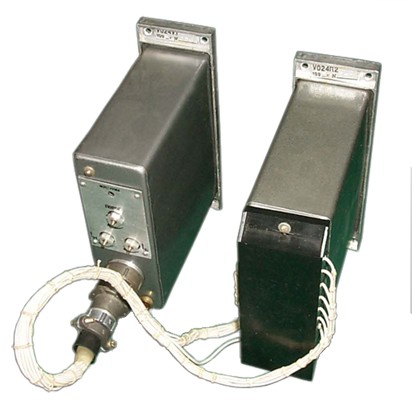

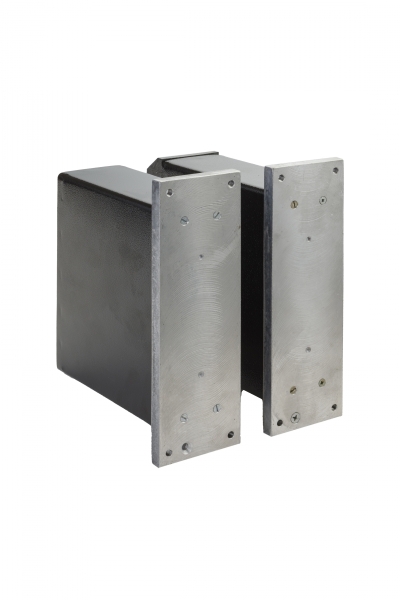

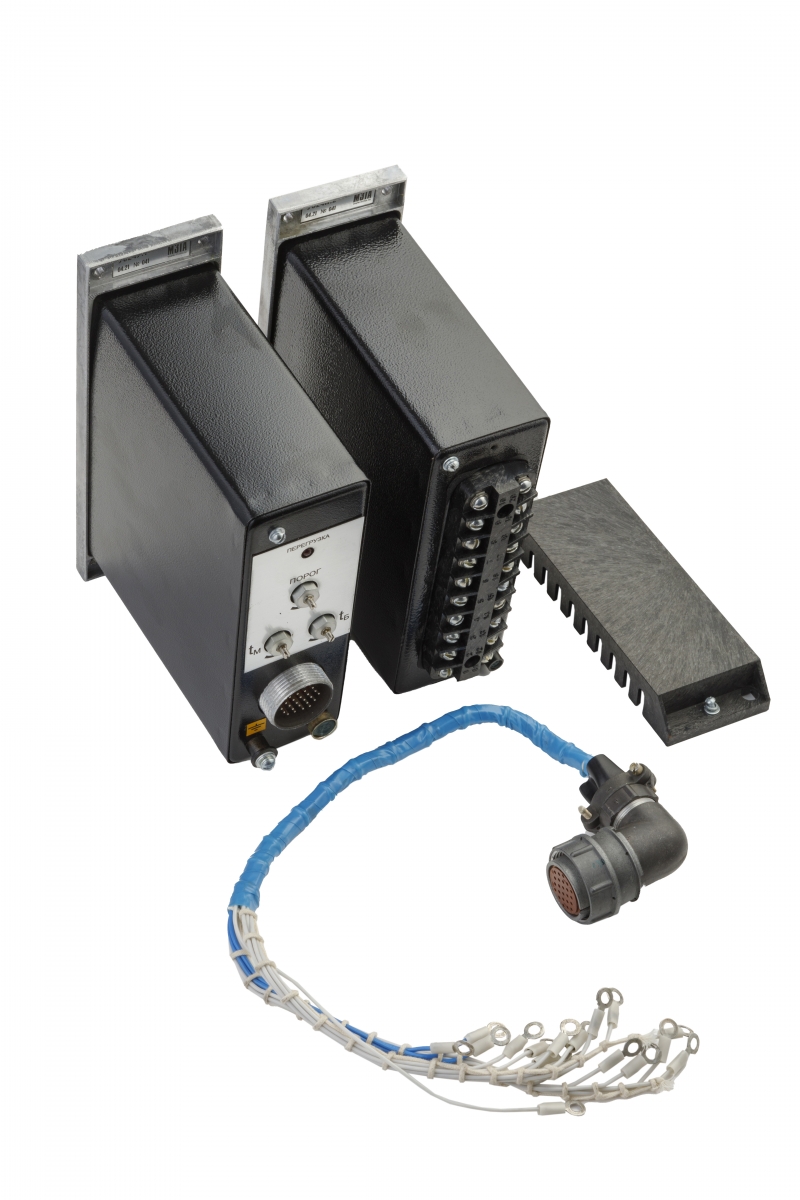

Усилители состоят из двух блоков: блока управления У024У и блока пускового У024П, которые соединены между собой кабелем с разъемом.
Технические характеристики
ПИТАНИЕ
- Напряжение – ~380 В, трехфазное (допускается от 323 до 418 B)
- Частота – от 48 до 62 Гц
- Потребляемая мощность – не более 15 ВА
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры:
- блока управления У024У – 190х60х165 мм
- блока пускового У024П – 190х60х210 мм
- Масса – не более 5 кг
- Монтаж – навесной
ВХОДНЫЕ СИГНАЛЫ
- Управление от регулирующих приборов с импульсным выходом по трехпроводной схеме – -24В (“1”) и 0В (“0”)
- Управление от регулирующих приборов с импульсным выходом по двухпроводной схеме – ±10В (“1”) и 0В (“0”), прямое и реверсивное
- Принудительный пуск (замыкание ключа)
- Запрет пуска в сторону «Больше», в сторону «Меньше» или в обе стороны одновременно (замыкание ключа)
ВЫХОДНЫЕ СИГНАЛЫ
- Трехфазное напряжение переменного тока для пуска и постоянный ток для торможения электродвигателя
- Изменение состояния бесконтактного ключа для сигнализации о перегрузке электродвигателя
(коммутирующая способность от 2 до 150 мА, от 4 до 40 В постоянного тока).
ИСТОЧНИК НАПРЯЖЕНИЯ
- Назначение – питание регуляторов серии МИНИТЕРМ
- Напряжение – от 21 до 26 В постоянного тока
- Сопротивление нагрузки – не более 150 Ом
