Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера
|
Питание |
||
|
Напряжение питания |
12 В (постоянного или переменного тока) |
|
|
Допустимое отклонение напряжения питания |
–10 ...+10 % |
|
|
Максимально допустимый ток источника питания |
250 мА |
|
|
Входы |
||
|
Время опроса входных каналов, не более |
1 с |
|
|
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5 % |
|
|
Входное сопротивление прибора для унифицированного сигнала: |
||
|
– тока 0...5 мА, 0...20 мА, 4...20 мА; |
10 Ом ±0,5 % |
|
|
– напряжения 0...100 мВ, 0...50 мВ. |
не менее 100 кОм |
|
|
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") |
0...0,8 В |
|
|
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") |
2,4...30 В |
|
|
Выходное сопротивление устройства внешнего управления таймером |
не более 1 кОм |
|
|
Выходы |
||
|
Количество встроенных выходных э/м реле |
2 |
|
|
Максимально допустимый ток, коммутируемый контактами э/м реле |
8 А при 220 В 50 Гц и cos φ > 0,4 |
|
|
Таймер |
||
| Модификация |
Диапазон настройки таймера |
Дискретность работы таймера |
|
ТРМ501 |
0…999 мин | 1 мин |
|
ТРМ501-С |
0…999 с | 1 с |
|
ТРМ501-Д |
0…99,9 с | 0,1 с |
|
Корпус |
||
|
Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели |
щитовой Щ3, 76×34×70 мм, IP54 |
|

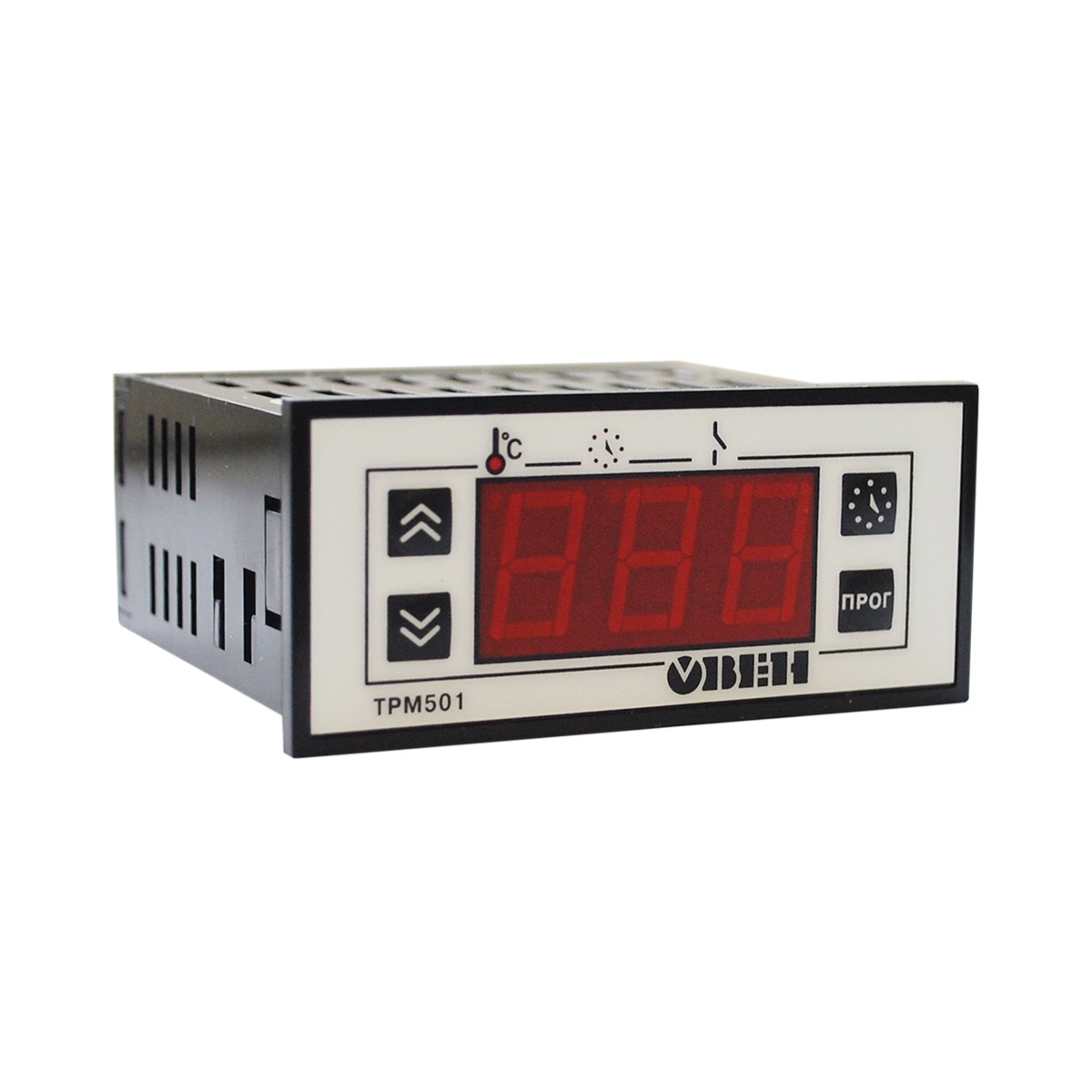

3-х разрядный цифровой индикатор отображает:
|
Светодиод показывает, что выводится на цифровой индикатор:
|
|
Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен); |
|
Светодиод состояния реле регулятора (замкнуто/разомкнуто). |
|
Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора. |
|
Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора. |
|
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно. |
|
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика. |
|
|
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра. |
Общая схема подключения ТРМ501
Примечание: Трансформатор поставляется в комплекте с прибором ТРМ501
