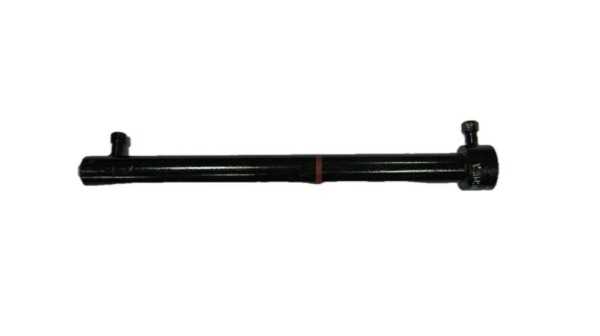

Сосуды уравнительные П-198

Уравнительные сосуды П-198 предназначены для исключения влияния высоты столба жидкости в импульсном трубопроводе на показания дифманометров-уровнемеров (ДСП и др.) путем поддержания постоянного уровня жидкости в сосуде по отношению к измеряемому переменному уровню в резервуаре и для обеспечения равенства плотностей жидкости в импульсных линиях при измерении перепада давления или расхода жидкости, имеющей температуру не более 120 °С.

Характеристики уравнительных сосудов П198 для паровых котлов:
— диапазон уровня -+315мм,
— Ру-6,3 или 16 МПа,
— габаритные размеры 720х243х108мм.

Исполнение уравнительных сосудов П198 определяется местом присоединения импульсных линий и конструкцией присоединительных штуцеров.

Уравнительные сосуды П-198 предназначены для поддержания постоянства и равенства уровня конденсата в измерительных системах – уравнительные конденсационные, равенства уровня жидкости в импульсных линиях – уравнительные; для защиты внутренних полостей приборов от непосредственного воздействия измеряемых агрессивных сред – разделительные, в т.ч. в условиях АЭС.

Устройство сосуда: Сосуд состоит из двух раздельных сосудов, расположенных один в другом, чем обеспечивается равенство температур в обоих сосудах. В сосуде постоянного уровня за счет конденсации пара поддерживается постоянный уровень (избыток воды перетекает в котел через верхний боковой штуцер). В сосуде переменного уровня происходит изменение уровня, т.к. он соединен с измеряемым уровнем жидкости котла. Разность между столбами жидкости передается на прибор.
