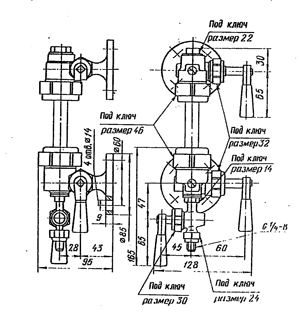

Запорное устройство 12б3бк кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.
Рабочее давление 2.5МПа (25 кгс/см2), номинальный диаметр 20 мм, масса 4.1 кг, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250°С, рабочая среда вода, пар. Запорное устройство 12б3бк указателей уровня жидкости используются с круглыми водоуказательными трубками или указателями уровня жидкости типа 12кч11бк в комплекте с водоуказательным стеклом. Запорное устройство 12б3бк указателя уровня жидкости используется с круглой стеклянной трубкой, которая при помощи кранов соединяется с паровым и водяным пространствами котла. Крепление и уплотнение стеклянной трубки в оправах кранов производят при помощи сальников. В кольцевые зазоры между втулками оправ и стеклянной трубкой закладывают резиновые кольца и бронзовые втулки, которые при помощи сальниковых гаек производят давление на резиновые кольца, которые, прижимаясь к поверхности стеклянной трубки, создают герметичные соединения трубки с оправами кранов. Наружный диаметр трубок, применяемых в указанных устройствах, как правило, находится в пределах от 13 до 20 мм. В зависимости от рабочей температуры жидкости применяют стеклянные либо кварцевые трубки.
Основные | |
---|---|
Страна производитель | Россия |
Условный диаметр | 20 мм |
Рабочая среда | Газообразная среда, Жидкая среда, Вода, Неагрессивная среда, Пар, Пароводяная смесь |
Максимальная температура рабочей среды | 225 град. |
Максимальное рабочее давление | 25 бар |
Материал корпуса | Латунь |
Способ монтажа | Горизонтальный/вертикальный |
Тип присоединения | Фланцевое |
Привод | Ручной |
Вес | 4 кг |
