Для искрового розжига запальных устройств, горелок, работающих на газовом и жидком топливе. Замена трансформатора ОС33-730.
Используется в схемах автоматического розжига блочных горелок, котлов, тепловентиляторов, технологических установок.

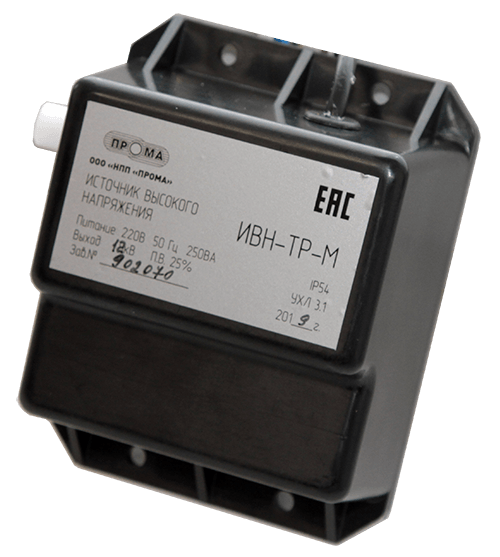

ИВН-ТРМ рекомендуется применять для розжига газовых и жидкостных запальных горелок.
Это трансформатор инверторного типа, создает мощную стабильную искру при температуре от минус 60°С и при этом обеспечивая низкий уровень помех.
Запальный трансформатор розжига представляет собой однофазный прибор, который призван зажечь горелки, работающие с газообразным или жидким топливом. При этом осуществляется воспламенение горелок либо электродом, который находится в заземленном корпусе, или же с двумя электродами. Розжиг возможен даже при крайне низких температурах, до -60 градусов.
Работает трансформатор розжига котла довольно просто. Он преобразует сетевое напряжение в более мощное (до 14 кВ), становясь таким образом провокатором возникновения электрической дуги. При контакте с ней подготовленная заблаговременно топливно-воздушная смесь воспламеняется. Использоваться такой прибор может для обеспечения запуска самого разнообразного оборудования. Сюда входят и бойлеры, и тепловые генераторы, и утилизаторы, и печи обжига, и даже производственные отопительные котлы.
Существуют различные модификации подобных устройств:
НПП «Прома» предлагает преимущественно последний, более надежный, вариант.
Особо стоит обратить внимание на то, что трансформатор розжига горелки разрабатывается таким образом, чтобы одинаково эффективно работать с топливом различного качества и свойства. Если горючая смесь обладает хорошими свойствами, то возгорание происходит от первой искры. В других случаях может потребоваться серия разрядов. В этом случае трансформатор розжига ИВН-ТР осуществляет новый цикл попыток розжига. Между каждым выдерживается определенный промежуток, чтобы обеспечить безопасность всей системы.
Используется подобное оборудование преимущественно на промышленном производстве. Так, трансформатор розжига, цена которого полностью оправдывается его функциональностью, является необходимым агрегатом для теплогенерирующих агрегатов водонагревающих установок, обжиговых печей и хлебопекарных, а также сушильных камер.
Тип | ИВН | ИВН-ТР-М |
---|---|---|
Параметры электропитания напряжение,В | 220-230 | 220-230 |
Частота, Гц | 50-60 | 50-60 |
Выходное напряжение, кВ | 15 | 8 |
Потребляемая мощность, не более, ВА | 30 | 250 |
Продолжительность включения П.В.25%, не более, сек | 3 | 45 |
Периодичность включения не менее, минут | 10 | 2 |
Рекомендуемый искровой промежуток, мм | 3-5 | 3-4 |
Стандартная длина проводов высокого напряжения, мм | 1000 | - |
Максимальная длина провода высокого напряжения с распределенным сопротивлением, м провод марки ПВВ-1 с медной жилой или аналог не более, м |
- | 2,5- 30 |
