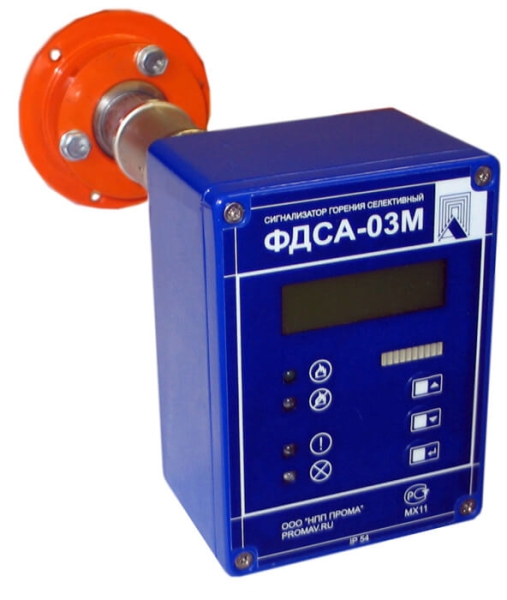

Назначение
- Для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки. Для достижения повышенной селективности прибора введено измерение характеристик фонового факела непосредственно с возмущающей горелки, а также применена фильтрация узкого спектра ультрафиолетового и видимого излучения;
- для контроля факела в топке газомазутных или пылеугольных котлов для применения в схемах технологических защит.
Устройство может выпускаться в следующих модификациях
- ФДСА-03М-01 – ультрафиолетовый и инфракрасный каналы (топливо: газ – мазут);
- ФДСА-03М-03 – два ультрафиолетовых канала, один из которых выносной
- ФДСА-03М-04 – инфракрасный и видимый каналы (топливо: мазут–уголь)
- ФДСА-03М-01-010 – для контроля наличия общего факела в топке котла (топливо: газ – мазут, газ – уголь)
- ФДСА-03М-05– ультрафиолетовый и инфракрасный каналы, вариант с выносными фотодатчиками.
- ФДСА-03М-00 Топливо - газ
Прибор позволяет контролировать наличие факела в качестве топлива газа, угля, жидкого топлива, а также контролировать одновременно или по отдельности факел на двух видах топлива: газ-мазут, газ-уголь, мазут-уголь.
Основные функции:
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20мА;
- Работа по интерфейсу RS-485 по протоколу MODBUS-RTU;
- Возможность работы в 2х режимах: с учетом фонового излучения от других горелок и без него;
- Питание 24В
Диапазон длин волн
|
УФ
|
190-380 нм
|
|
Видимый
|
420-670 нм
|
|
ИК
|
400-1100 нм
|
Основные технические характеристики
|
Напряжение питания, В
|
от = 24 до =30
|
Выходные сигналы
1) релейный, четыре переключающихся реле с параметрами:
- напряжение внешних коммутируемых цепей, не более:
|
|
|
для цепей переменного тока, В
|
220
|
|
Гц
|
(50±1)
|
|
- для цепей постоянного тока, В
|
30
|
|
- максимально коммутируемый ток, А
|
2
|
|
2) аналоговый, предельные значения аналогового сигнала, мА
|
4 и 20
|
|
Потребляемый ток, не более А
|
0,2
|
Время срабатывания, не более
- при появлении пламени, с
- при погасании пламени, с
|
1
2
|
Габариты прибора:
ширина х высота х глубина, мм
|
110х150х120
|
Температура окружающего воздуха, °С
- при использовании обдува прибора, °С
|
от- 25 до +65
от- 25 до +100
|
|
Степень защиты по ГОСТ 14254–96
|
IP54
|
|
Климатическое исполнение по ГОСТ 15150-69
|
УХЛ3.1
|
|
Масса, не более, кг
|
2
|
