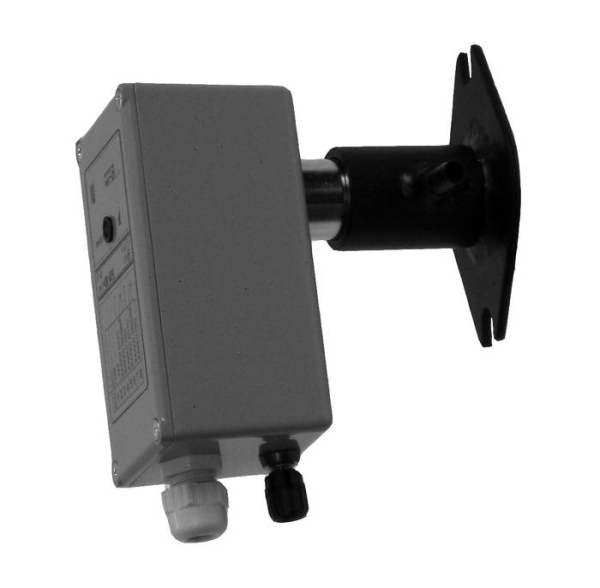

Для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал и выдачи сигнала наличия/отсутствия пламени основной горелки на приборы Ф34.2, выдачи аналогового сигнала и коммутации «сухих» контактов (оптоэлектронный ключ).
Используется для контроля наличия пламени горелочных устройств, работающих на любом виде топлива в составе действующих и проектируемых систем защиты котельной автоматики, в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97. Заменяет фотодатчик типа ФДЧ.
| Рабочий диапазон, инфракрасный спектр λ,нм | <1800 |
| Входной сигнал: низкочастотная пульсация излучения пламени, Гц | 3-10 |
|

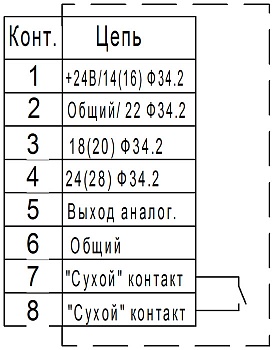

Входной сигнал: -на Ф34.2, В -аналоговый, В -«сухие» контакты, В |
минус 9±1 0÷9 =300; ≈300, 50 Гц, ток ≤0.1А |
|
Время срабатывания, с: -при появлении пламени -при погасаний пламени |
1 2 |
| Напряжение питания, постоянный ток, В | =24 |
| Потребляемый ток, не более, А | 0,1 |
| Сопротивление изоляции, МОм | >20 |
| Температура окружающей среды, °С | от -40 до +60 |
| Степень защиты, (код IP) | IP40 |
| Габаритные размеры (без фланца), мм | 60х140х85 |
| Масса, не более, кг | 0,3 |
