Для преобразования интегрального потока ультрафиолетового излучения от пламени газовых горелок в электрический сигнал. Может применяться с блоками и автоматами управления горелками, сигнализаторами контроля пламени.
Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97.
| № | Наименование параметра | Размерность | Величина |
|---|---|---|---|
| 1 | Входной сигнал: поток ультрафиолетового излучения | ||
| 2 |
Выходной сигнал: - ток, не более Сопротивление нагрузки (входное сопротивление контроллера горения) |
мкА МОм |
25 10 |
| 3 |
Время срабатывания*, не более: - при появлении пламени - при погасании пламени |
с с |
1 2 |
| 4 |
Питание фотодатчика: напряжение переменного тока частота сети |
В Гц |
(220 ± 40) В 50 или 60 |
| 5 | Потребляемый ток, не более | мА | 2 |
| 6 | Сопротивление изоляции при нормальных условиях эксплуатации, не менее | МОм | 100 |
| 7 | Температура окружающего воздуха | 0С | от – 40 до + 60 |
| 8 |

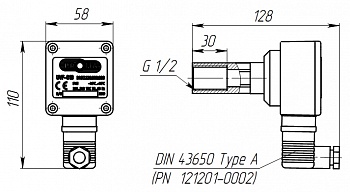

Габаритные размеры фотодатчика ширина х высота х длина |
мм | 58х110х128 |
| 9 | Масса фотодатчика, не более | кг | 0,5 |
| 10 | Степень защиты по ГОСТ 14254–96 | IP65 |
