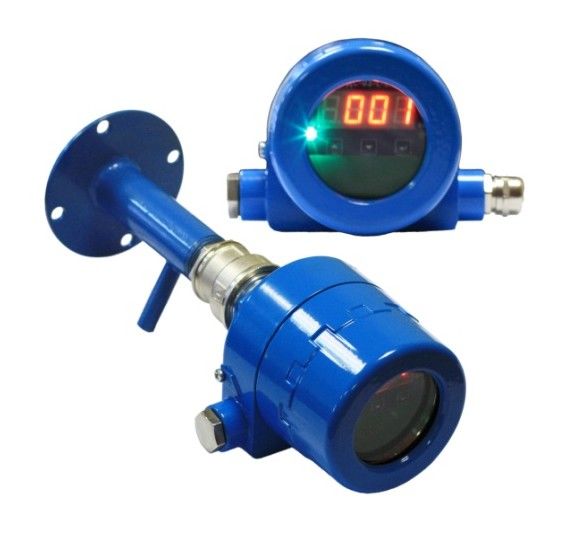

ФДC-0З-C-Еx предназначен для контроля наличия пламени горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.
Обеспечивает МАКСИМАЛЬНУЮ селективность наличия/отсутствия пламени основных и пилотных горелок печей.
Вид топлива – газ/мазут
Принципиально новая версия датчиков контроля пламени горелок для нефтехимических производств.
Улучшенные технические характеристики за счет использования элементов индустриального исполнения, что значительно увеличивает надежность и ресурс работы.
Система самоконтроля и отказобезопасности соответствует самым строгим требованиям для промышленной эксплуатации:
◦Контроль исправности фотоприемника;
◦Контроль исправности электронной схемы;
◦Контроль температуры внутри датчика;
◦Пароль для входа в меню настроек;
◦Сигнализация о загрязнении стекла и снижении интенсивности факела.
Повышенные эксплуатационные характеристики:
◦Ресурс новейшего высокочувствительного фотоприемника последнего поколения в 7-10 раз выше, чем у ранее применявшихся колбовых, фоторезистивных и фотодиодных приемников;
◦Расширенный температурный диапазон от - 40 до + 60 °С;
◦Прочный антивандальный корпус и степень защиты IP65 позволяют использовать датчик в самых тяжелых и неблагоприятных климатических и эксплуатационных условиях.
ДОСТОИНСТВА
Регулировка чувствительности/усиления датчика через меню – 30 ступеней.
Светодиодная индикация текущего значения интенсивности горения пламени.
Цифровая индикация интенсивности пламени в %.
Два оптоэлектронных релейных выхода (на отсутствие пламени и понижение интенсивности). Позволяет контролировать загрязнение стекла.
Регулируемая установка положения коммутирующих контактов реле - нормально-разомкнутые/ нормально-замкнутые.
Регулируемое время срабатывания появления/погасания пламени от 0 до 5 с.
Установка значения гистерезиса срабатывания реле.
Прямой 4..20 mA или обратный 20..4 mA токовый выход.
Связь с верхним уровнем по протоколу Modbus-RTU.
Монтажный узел для установки на любые типы горелок.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходной сигнал:
Оптоэлетронное реле
Токовый аналоговый сигнал 4-20 мА
Допустимая нагрузка 100 мА при 30 В постоянного тока; от 1 до 500 Ом
Время срабатывания (регулируемое, настраивается в меню), с:
- при появлении пламени 0-5
- при погасании пламени 0-5
Питание, постоянный ток, В от 24 В ± 2,4 В
Максимальный потребляемый ток, мА 100
Сигнализация о наличии контролируемого пламени горелки:
индикатор светодиодный и цифровой
2 группы переключающихся контактов оптоэлектронного реле
Температура окружающего воздуха, °С - 40 до + 60
Степень защиты по ГОСТ 14254–96 IP65
Габаритные размеры: мм ширина х высота х глубина 160х104х160
Масса прибора, кг 1,5
Подробнее в СПЕЦИФИКАЦИИ (руководство)
