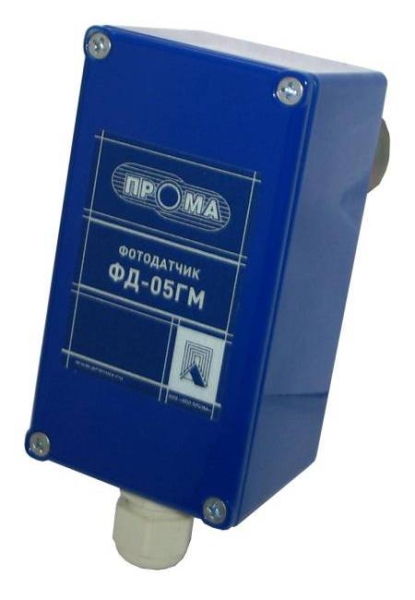

ФОТОДАТЧИК
ФД-05ГМ
Предназначен для преобразования потока ультрафиолетового и инфракрасного спектра оптического излучения в электрический сигнал по двум независимым каналам.
Фотодатчик в комплекте с сигнализатором горения ЛУЧ-1АМ или БРЗ-04М1-2К используется для селективного контроля факелов конструктивно совмещенных газовой горелки и паромазутной или мазутной форсунки многогорелочных котлов.
|
|
|
-
Контроль факела газовой горелки производится по каналу 1 индикатором ультрафиолетового излучения LР1; паро-мазутной форсунки - по каналу 2 фотодиодом DL1 в спектре инфракрасного и видимого излучения.
-
Селективный контроль обеспечивается для всех топок с односторонним расположением горелок - направление линии визирования параллельно оси горелки.
|
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
|
|
Канал 1
|
Канал 2
|
|
Рабочий диапазон, спектр ?, нм
|
ультрафиолетовый, < 310
|
видимый, 420-675
|
|
Время срабатывания, с при появлении пламени
при погасаний пламени
|
1
|
|
2
|
|
Потребляемая мощность, В А
|
< 0,3
|
|
Напряжение питания, В
|
»220 В, 50Гц
|
|
Длина линии связи с сигнализатором горения типа ЛУЧ-1АМ, м
|
< 200
|
|
Температура окружающей среды, оС
|
от -30 до +60
|
|
Степень защиты по ГОСТ14254-80
|
IP54
|
|
Габаритные размеры (без фланца), мм
|
60 х 140 х 85
|
|
Масса, не более, кг
|
0,5
|
|
УСТРОЙСТВО, ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
|
|
|
|
|
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
|
|
|
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ
|
|
Фотодатчик ФД-05ГМ
|
Таблица по выбору фотодатчика в СПЕЦИФИКАЦИИ
