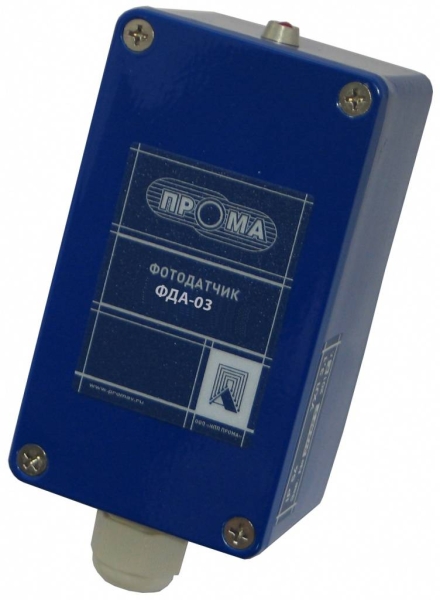

Фотодатчик ФДА предназначен для преобразования ультрафиолетового (ФДА-03) и видимого (ФДА-02) излучений и выдачи аналогового сигнала наличия/отсутствия пламени горелки в схемы контроля, регулирования и управления технологическими процессами в системах газопотребления и других отраслях.
Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств.
Применяется совместно с блоком розжига запальника БРЗ-04-М1-2К либо в составе устройства контроля пламени ФДСА-02 (ФДСА-03) для селективного контроля факела основной горелки в многогорелочных топках со встречным расположением горелок или с плотным расположением горелок, где затруднен индивидуальный контроль факела горелки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ФДА-03 | ФДА-02 | |
| Рабочий диапазон, спектр, λ, нм | ультрафиолетовый, <310 | видимый, 420-675 |
|
Питание фотодатчика: - постоянное напряжение, В - потребляемый ток, мА |
от 24 до 30 25 |
|
| Выходной сигнал, мА | 4 - 20 | |
| Температура окружающей среды, °С | от -40 до +60 | |
| Степень защиты, (код IP) | IP54 | |
| Габаритные размеры, мм | 60 х 140 х 85 | |
| Масса фотодатчика, кг | 0,4 | |
Примечание. Монтажный узел поставляется отдельно.
| Основные атрибуты | |
|---|---|
| Производитель | Прома |
| Страна производитель | Россия |
| Фотодатчик | Выносной |
| Порог включения | Фиксированный |
| Материал корпуса | Металл |
| Вес | 0.4 (кг) |
| Тип монтажа | На корпус |
| Степень защиты IP | 54 |
