Прибор позволяет контролировать одновременно или по отдельности наличие факела при сжигании газа и жидкого топлива (мазут, солярка и т.д.) по двум каналам – УФ и ИК.
Предназначен для работы
Технические характеристики и функциональные возможности приборов ФДС-203-Exd находятся на одном уровне с лучшими мировыми производителями.
Не имеет аналогов в России.
ФДС-203-Exd выполнен в моноблочном исполнении, имеет высокопрочный металлический корпус исполнения IP65, подсоединение кабеля – надежная клемная колодка с удобным доступом
Маркировка взрывозащиты 1Ex d IIB+H2 T5 Gb
Температура применения – от минус 60С до плюс 60С, с применением воздушного охлаждения до +90, сигнализация от перегрева,
современная элементная база – является залогом для стабильной и безаварийной работы на нефтехимических производствах.
Комплектуется взрывозащищенными гермовводами.
Исполнения:
1 – (270-380) нм;
2 – (230-285) нм;
3 – (185-260) нм;
4 – (900-1700) нм;
5 – (320-1100) нм;
6 – (1200-2550) нм;
Применение
- Сигнализация погасания или потускнения факела;
- Отображение интенсивности факела горелки в % на цифровом индикаторе;
- Предупредительная сигнализация о возможном погасании факела или засорении стекла;
- Самоконтроль исправности фотодатчика и линий связи;
- Выходной аналоговый сигнал с сигнализатора от 4 до 20 мА;
- Работа по интерфейсу RS – 485 по протоколу MODBUS-RTU;
- Возможность работы в 2-х режимах: с учетом фонового излучения от других горелок и без него.
- Самонастройка чувствительности прибора для учета фонового излучения (установка нуля);
- Самонастройка чувствительности прибора на пламя контролируемой горелки;
- Ручная настройка чувствительности с коэффициентом в диапазоне 0-255
- Частотная фильтрация инфракрасного по частоте в диапазоне от 7 – 200 Гц
- Высокая температурная устойчивость прибора, измерение температуры внутри корпуса и сигнализация о превышении допустимого значения
- До трех уставок по интенсивности в зависимости от выбранного режима работы;
|
Количество каналов
|
2 независимых фотоприемника по двум независимым каналам, работают одновременно работа по И / ИЛИ / сумме двух каналов
|
|

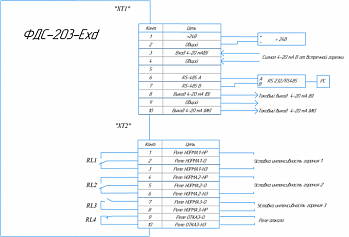

Выходы
|
|
|
1) релейные сигналы
|
«Пламя»– реле «Авария» – реле «Потускнение факела» – 2 реле
|
|
Напряжение внешних коммутируемых цепей, не более: для цепей переменного тока для цепей постоянного тока
|
»220 В, 50Гц 30В / 2А
|
|
Регулировка порога срабатывания реле
|
0-100% Свободно устанавливаемая
|
|
2) аналоговый, отдельно по двум каналам, мА
|
4 – 20
|
|
3) коммуникационный протокол
|
RS-485 Modbus
|
|
Диапазон длин волн, нм
|
210-380 – УФ 550 – 1040 – ИК
|
|
Время срабатывания, не более - при появлении пламени, с - при погасании пламени, с
|
1 2
|
|
Угол обзора, град
|
5-6
|
|
Напряжение питания, В
|
от = 24 до =30
|
|
Потребляемый ток, не более А
|
0,2
|
|

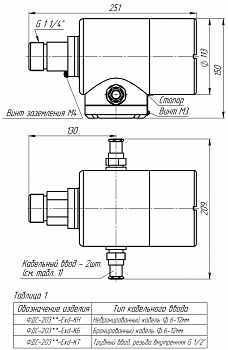

Габариты прибора: ширина х высота х глубина, мм
|
|
