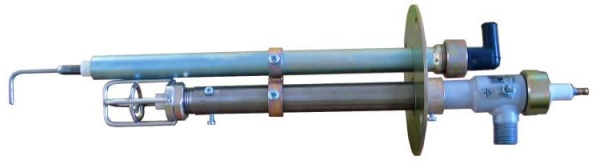

Запально-защитные устройства предназначены для дистанционного розжига горелок, работающих на жидком или газообразном топливе и для контроля за наличием пламени в топках котлоагрегатов.
ЗЗУ включаются в общую схему автоматики котла или установки.
Он подходит для различных видов оборудования с трубой под запальник не меньше 65 мм (котлы с горелками ГМГ и ГМ).
По функциональным свойствам различаются следующие модификации ЗЗУ.
| Тип ЗЗУ | Принцип контроля наличия пламени |
| ЗЗУ-3; ЗЗУ-8 | Контроль пламени запальной горелки ионизационным датчиком |
| ЗЗУ-4;ЗЗУ-10; ЗЗУ-9 | Раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) или контрольным электродом (КЭ) |
| ЗЗУ-6 | Совместный контроль пламени запальной и основной горелок при помощи фотодатчика (ФД-02, ФД-05ГМ, ФДС) |
| ЗЗУ-7 | Селективный контроль наличия пламени основных горелок при по- очередном их розжиге. (Поочередное подключение фотодатчиков к одному сигнализатору горения) |
| Рабочая среда | Природный, сжиженный газ, пропан-бутановая смесь |
| Присоединительное давление газа перед запальной горелкой, МПа | (0,001 - 0,25) |
| Тепловая мощность при работе на газообразном топливе, кВт, не более | 80 |
| Длина факела при отрегулированном режиме горения, м, не менее | 0,8 |
| Стандартные длина запальника, L, мм | 350; 500; 700; 1000 |
Запальник работает с жидкими и газообразными видами топлива (пропан-бутановая смесь, природный газ). Отличительными характеристиками прибора, обеспечивающими его надежность и эффективность, являются следующие конструктивные особенности.
В зависимости от модификации запальник может иметь ионизационные датчики для контроля факела пилотной горелки, а также фотодатчики для отслеживания пламени основной горелки. Прибор может обеспечивать раздельный или селективный контроль горелок.
