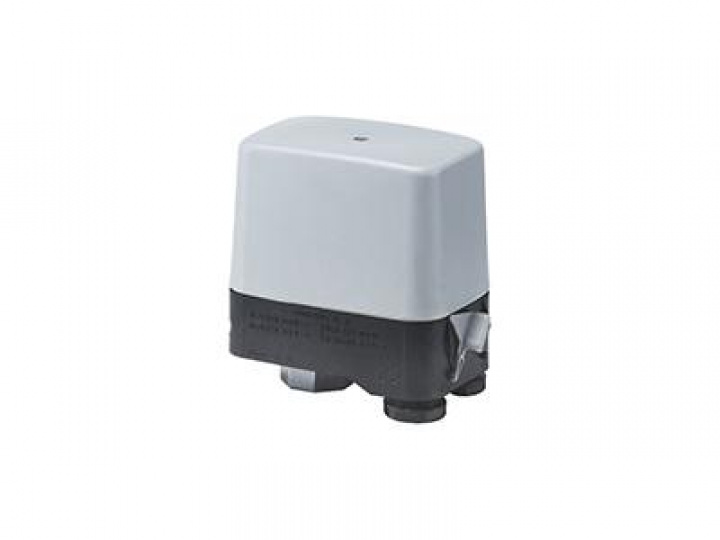

Датчик-реле давления для компрессоров CS, Danfoss

Для автоматического пуска и останова воздушных компрессоров и установок для повышения давления воды, снабжено трехполюсной контактной системой. Это реле можно использовать для прямого пуска и управления насосом или компрессором. Для предотвращения пуска компрессора под нагрузкой, можно использовать предохранительный клапан, для уменьшения давления на поршень компрессора. В качестве дополнительной меры безопасности в аварийной ситуации или при проведении техобслуживания реле CS оснащено ручным выключателем для блокировки контактной системы в разомкнутом положении, который возможно активировать независимо от величины давления в системе.

Характеристики:

• Диапазон давления 2-6 бар, 4-12 бар, 7-20 бар

• Присоединение G 1/2 и G1/4

• Контактная система: 3-полюсная (стандартно) и 1-полюсная (опция)

• Нагрузка на контакты до 12 A

• Настраиваемое значение дифференциала

• Предохранительный клапан (опция) пропускная способность 2000 см3 при перепаде давления от 10 до 1 бара за 18,8 с

• Ручной выключатель для блокировки контактной системы

• Класс защиты IP43 или IP55

• По заказу поставляется также с разрешением DVGW (KTW) на использование в питьевой воде

• Виброустойчивость 0 – 1000 Гц с ускорением 4g

Рекомендуемая установка

Реле давления типа CS сохраняют работоспособность независимо от их ориентации в пространстве, но для соответствия классу защиты IP 43 и IP55 они должны быть установлены вертикально, причем ниппель присоединения импульсной линии должен быть внизу. Реле CS сконструированы таким образом, что удерживаются непосредственно на импульсной линии.

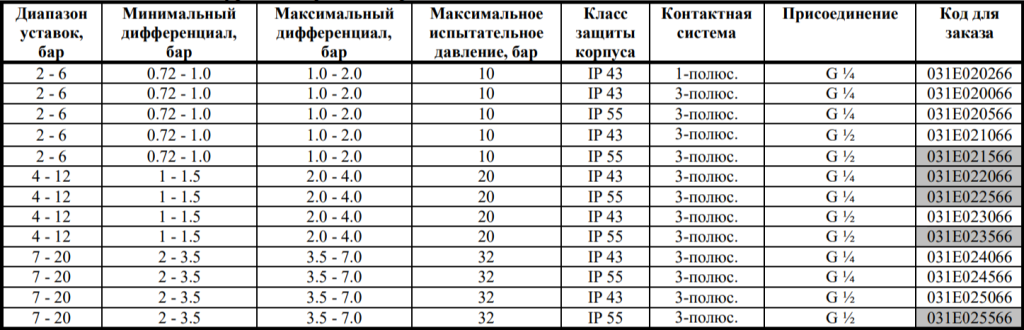

Коды для заказа и отдельное техническое описание в разделе СПЕЦИФИКАЦИЯ (ниже)
