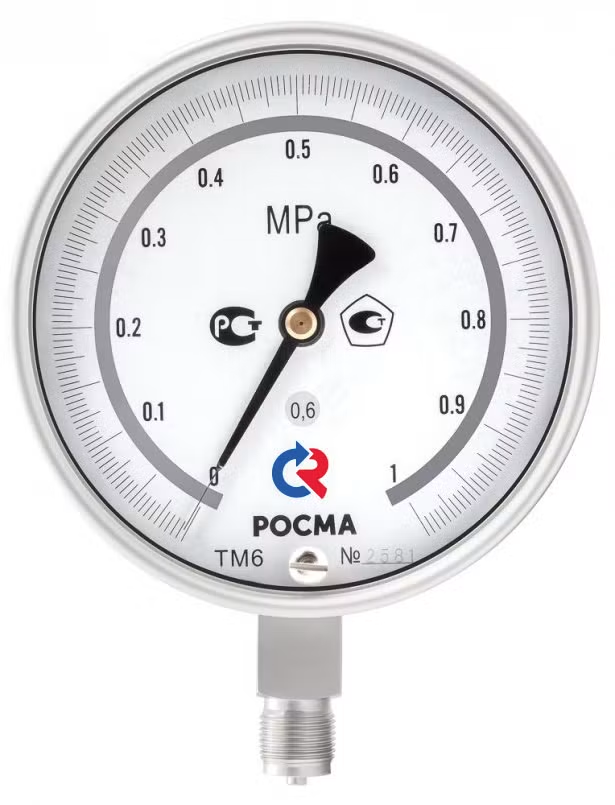

Высокоточные коррозионностойкие показывающие приборы для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся сред, включая газообразный и водный раствор аммиака и сероводородсодержащие среды. Оснащены корректировкой нуля на стекле, что позволяет оперативно подстраивать прибор без вскрытия корпуса.
Применяются в нефтегазовой промышленности, энергетике, машиностроении, химической отрасли, а также для оснащения лабораторий и метрологического контроля.
Коррозионностойкое исполнение – корпус, кольцо, штуцер, чувствительный элемент и трибко-секторный механизм из нержавеющей стали 08Х17Н13М2.
Высокая точность – классы точности 0,4 и 0,6 (по ГОСТ 2405-88), позволяют использовать прибор в ответственных технологических процессах.
Корректор нуля на стекле – регулировочный винт для быстрой подстройки нулевой отметки без разборки прибора.
Защита от перегрузки – выбивная безопасная пробка на задней стенке корпуса для сброса давления при аварийных ситуациях.
Степень защиты – IP54 (стандарт) или IP65 (под заказ) с возможностью гидрозаполнения корпуса для работы в условиях повышенной влажности и вибраций.
Минеральное стекло – устойчиво к царапинам и химическим воздействиям, обеспечивает отличную читаемость шкалы.
Широкий диапазон измерений – избыточное давление до 60 МПа, вакуум, комбинированные шкалы.
| Параметр | Значение |
|---|---|
| Типы приборов | ТМ (избыточное), ТВ (вакуум), ТМВ (мановакуумметр) |
| Диаметр корпуса, мм | 150, 160 |
| Класс точности | 0,4 / 0,6 |
| Степень защиты | IP54 (стандарт), IP65 (под заказ, с возможностью гидрозаполнения) |
| Присоединение | радиальное, резьба M20×1,5 (опционально G½) |
| Материал корпуса, кольца, штуцера, чувствительного элемента | нержавеющая сталь 08Х17Н13М2 |
| Трибко-секторный механизм | нержавеющая сталь 08Х17Н13М2 |
| Стекло | минеральное |
| Корректор нуля | на стекле |
| Безопасность | выбивная пробка на задней стенке |
| Температура измеряемой среды | –30…+100 °C |
| Температура окружающей среды | –60…+60 °C |
| Температура при поверке | 23±5 °C |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Рабочие диапазоны:
Постоянная нагрузка: до ¾ шкалы
Переменная нагрузка: до ⅔ шкалы
Кратковременная (пиковая) нагрузка: до 105 % шкалы
ТМ (избыточное давление), МПа
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
ТВ (вакуум), МПа
–0,1…0
ТМВ (мановакуумметр), МПа
–0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
| Диаметр, мм | Класс точности | Исполнение | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|---|
| 150 / 160 | 0,6 | IP54 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | M20×1,5 | радиальное | 11 380 |
| 150 / 160 | 0,4 | IP54 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | M20×1,5 | радиальное | 11 850 |
| 150 / 160 | 0,6 | IP54 | 0…16 / 25 / 40 / 60 | M20×1,5 | радиальное | 11 640 |
| 150 / 160 | 0,4 | IP54 | 0…16 / 25 / 40 / 60 | M20×1,5 | радиальное | 12 620 |
| 160 | 0,6 | IP65 | 0…0,1…0…10 (и аналоги) | M20×1,5 | радиальное | 15 410 |
| 160 | 0,6 | IP65 | 0…16 / 25 / 40 / 60 | M20×1,5 | радиальное | 16 420 |
| Диаметр, мм | Класс точности | Исполнение | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|---|
| 150 / 160 | 0,6 | IP54 | –0,1…0 | M20×1,5 | радиальное | 11 640 |
| 150 / 160 | 0,4 | IP54 | –0,1…0 | M20×1,5 | радиальное | 12 620 |
| 160 | 0,6 | IP65 | –0,1…0 | M20×1,5 | радиальное | 16 420 |
| Диаметр, мм | Класс точности | Исполнение | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|---|
| 150 / 160 | 0,6 | IP54 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | M20×1,5 | радиальное | 11 640 |
| 150 / 160 | 0,4 | IP54 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | M20×1,5 | радиальное | 12 620 |
| 160 | 0,6 | IP65 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | M20×1,5 | радиальное | 16 420 |
11 380 рублей с НДС – для модели ТМ‑621 МТИ (диаметр 150/160 мм, класс точности 0,6, IP54, диапазон до 10 МПа включительно).
| Наименование услуги | Тип прибора | Цена, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ, ТВ, ТМВ | 230 |
| Задний фланец (установка) для корпуса 150 мм | ТМ, ТВ, ТМВ | 415 |
| Указатель предельных значений (нержавеющая сталь) | ТМ, ТВ, ТМВ | 120 |
| Указатель рабочего давления (1 маркер / 2 маркера) | ТМ, ТВ, ТМВ | 40 / 50 |
| Индивидуальная шкала | ТМ, ТВ, ТМВ | +10% к цене |
| Свидетельство о поверке (нумерованный прибор) | ТМ, ТВ, ТМВ | 130 |
| Протокол поверки | ТМ, ТВ, ТМВ | 130 |
| Индивидуальный паспорт | ТМ, ТВ, ТМВ | 100 |
| Обезжиривание под кислород (паспорт, знак О₂) | ТМ, ТВ, ТМВ | 160 |
| Нанесение индивидуальных знаков на циферблат | ТМ, ТВ, ТМВ | 25 |
| Первичная заводская поверка | ТМ, ТВ, ТМВ | бесплатно |
| Периодическая поверка (кл.т. 0,6) | ТМ, ТВ, ТМВ | 210 |
| Периодическая поверка (кл.т. 0,4) | ТМ, ТВ, ТМВ | 430 |
| Ремонт (–0,1…40 МПа) | ТМ, ТВ, ТМВ | от 595 |
| Ремонт (60 МПа) | ТМ | от 1 850 |
| Очистка от загрязнений (мазут, краска) | ТМ, ТВ, ТМВ | индивидуально |
Корректор нуля на стекле – быстрая подстройка без снятия кольца и стекла.
Выбивная безопасная пробка – предотвращает разрушение корпуса при превышении предельного давления.
Возможность гидрозаполнения (для IP65) – обеспечивает виброустойчивость и защиту механизма от пульсаций.
Минеральное стекло – более долговечное и износостойкое по сравнению с органическим.
Нефтегазовая и химическая промышленность (в т.ч. аммиак, сероводород)
Энергетика, котельные, тепловые пункты
Машиностроение, гидравлические и пневматические системы
Лаборатории и поверочные центры
Системы водоподготовки и очистки сточных вод
Полная коррозионная стойкость – все детали из нержавеющей стали 08Х17Н13М2, пригодны для агрессивных сред.
Высокая точность – класс 0,4 позволяет использовать прибор для контроля качества продукции и метрологических задач.
Удобство эксплуатации – корректор нуля на стекле и выбивная пробка повышают надёжность и ремонтопригодность.
Защита от внешних воздействий – IP54/IP65, опциональное гидрозаполнение.
Доступная цена для приборов такого класса точности и материала исполнения.
