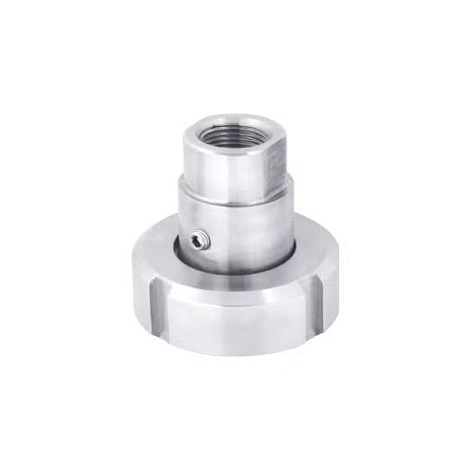

Тип РМ (присоединение с накидной (молочной) гайкой).
Эти устройства предназначены для защиты приборов от контакта с агрессивными средами, содержащими взвешенные частицы. Они передают давление к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: пищевая и фармацевтическая промышленность.
Диапазон рабочих давлений, МПа
От -0,1 до 4
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений
Верхний фланец и накидная гайка
Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы
Мембрана
Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой
Номинальный диаметр DN, мм по DIN 11851
25 / 32 / 40 / 50
Резьба присоединения*
К средству измерений — внутренняя M20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы
Заливное отверстие
Есть
Разделительная жидкость
1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем
±0,5% (компенсируется настройкой средства измерений)
Варианты поставки
— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ)
Подробнее про возможные варианты объединения разделителей со средствами измерения см. в таблице
Ответная часть**
Под приварку, нержавеющая сталь 08Х17Н13М2
** — заказывается отдельно
|
Тип
|
Присоединение
|
Присоединение к средству измерений – к процессу
|
Размер мембраны, мм
|
Цена с НДС, руб.
|
|
РМ-M31
|
накидная
гайка
|
внутренняя М20×1,5 (G½) — накидная гайка
|
25
|
6410
|
|
32
|
6760
|
|
40
|
7015
|
|
50
|
7405
|
Ответная часть для разделителя РМ-М31
|
Модель
|
Цена с НДС, руб.
|
|
ОЧ для РМ-М31-DN25
|
2430
|
|
ОЧ для РМ-М31-DN32
|
2540
|
|
ОЧ для РМ-М31-DN40
|
2720
|
|
ОЧ для РМ-М31-DN50
|
3460
|
