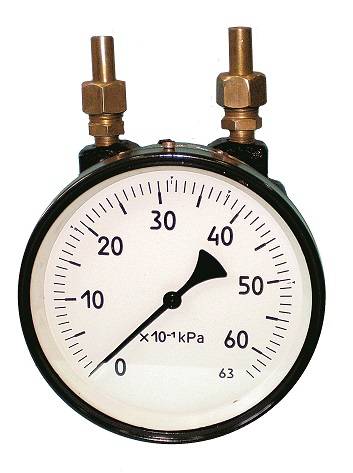

ДСП-160-М1 — дифференциальные манометры (дифманометры) сильфонные .
Дифманометры показывающие ДСП-160-М1 предназначены для измерения:
— расхода жидких и газообразных сред по методу переменного перепада давлений (расходомеры);
— разности давлений жидких и газообразных сред (перепадомеры);
— уровня жидких сред, находящихся под атмосферным, вакуумметрическим или избыточным давлением (уровнемеры).
По спецзаказу приборы могут иметь исполнение повышенной надежности «для АЭС» или быть обезжирены (исполнение «КИС» — очистка под кислород).
Применяется в различных отраслях промышленности, в том числе для контроля перепада давления на фильтрах.
Полный — «Объединенный КМЧ с БВ-2/01» рекомендуется к приобретению, только если идет о первичной установке прибора, так как без полного комплекта затруднителен квалифицированный монтаж и подключение импульсных линий.
В случае замены ранее уже установленного прибора, при сохранности КМЧ, в целях экономии средств, рекомендуется замена только вентильного блока БВ-2, который имеет ограниченный ресурс на количество циклов открытия и закрытия вентилей, т.е. при замене прибора п.3 — КМЧ допустимо не оплачивать:
1. Дифманометр ДСП-160-М1
2. Вентильный блок БВ-2/01 (2-х вентильный, угл. сталь).
3. КМЧ к ДСП без ВБ-2 (изогнутые и прямые ниппели, фланцы, гайки М22х1,5, крепеж и пр.).
| Тип показывающего сильфонного дифференциального манометра ДСП | ДСП-160-М1 — дифманометр показывающий (ранее ДСП-780Н,-780В) |
|
Предельно допускаемые рабочие избыточные давления Рраб, кгс/см2 (МПа) |
63; 160; 250; 320 кгс/см2 (6,3; 16; 25; 63 МПа) |
| Предельные номинальные перепады давлений — dP, кгс/см2 | |
| на избыточное давление до 63 и 160 кгс/см2 | 0,063; 0,1; 0,16; 0,25; 0,4; 0,63; 1; 1,6; 2,5 |
| на избыточное давление до 250 и 320 кгс/см2 | 0,4; 0,63; 1,6; 2,5; 4; 6,3 |
| Классы точности (% от диапазона измерения) | 1; 1,5 % |
| Верхние пределы измерений — dP: | |
| выбираются из ряда А=а·10n, где а – одно из чисел ряда, n – целое (положительное или отрицательное) число или 0 | |
| дифманометров-расходомеров | 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8 |
| дифманометров-перепадомеров | должны соответствовать предельным номинальным перепадам давления |
| дифманометров-уровнемеров выбираются из ряда |
63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см 0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м |
| дифманометров-уровнемеров ДСП-УС выбираются из ряда | 160; 250; 400; 630; 1000; 1600 см – на избыточное давление 25 кгс/см2 |
| Температура окружающей среды — Тос, °С | |
| ДСП-4Сг-М1; ДСП-160-М1; ДСП-УС | –40…+50°С |
| ДСП-160-М1 | –55…+70°С по специальному заказу |
| Климатические исполнения: | |
| показывающие дифманометры ДСП-160, -4Сг, -УС | У2 |
| самопишущие дифманометры ДСС-711М, ДСС-712М | У3 |
| ДСП-160-М1; ДСП-4Сг-М1; уровнемеров ДСП-УС | Т2 |
| для остальных типов дифференциальных манометров | Т3 |
| Относительная влажность воздуха при температуре 35°С | |
| для исполнения У, % | 80 или 95% |
| для исполнения Т, % | 100% |
| Степень защиты от воздействия пыли и воды (пылевлагозащита): | |
| для дифманометров ДСП-160-М1; ДСП-4Сг-М1; ДСП-УС | IP55 |
| для остальных дифференциальных манометров | IP40, IP54 |
| Виброустойчивость, группа | L3 |
|
Разрывная мощность контактов сигнализирующего устройства, В·А, не более |
40 |
| Параметры питания сигнализирующего устройства: | |
| напряжение, В | 220 или 36 |
| частота, Гц | 50±1 или 60±1 |
| Присоединительная резьба (два штуцера с наружней резьбой) |
М22х1,5-8g (два штуцера) |
| Габаритные размеры, мм: | |
| дифманометров самопишущих ДСС-711М,-712М | 280 х 340 х 230 |
| показывающих ДСП-160М1, -УС | 195 х 153 х 136 |
| показывающих сигнализирующих (электроконтактных) ДСП4-Сг | 235 х 205 х 165 |
| Масса, кг, не более | 16 кг (без КМЧ) |
| Интервал между поверками (межповерочный интервал — МПИ) | 1 год |
| Дифференциальные манометры сильфонные показывающие — ДСП изготавливаются по ТУ 25-7310.0063-2009 | |
