Назначение изделия

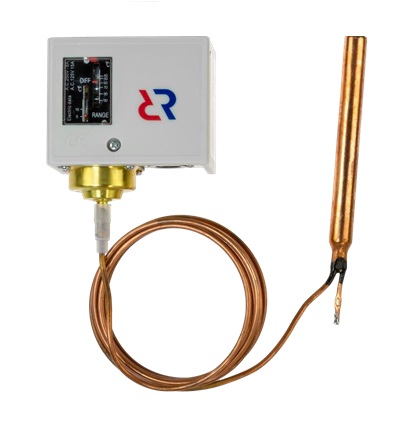

Реле температуры типа KP80R используются для регулирования, контроля и аварийной сигнализации в промышленности.
Номенклатура и технические характеристики изделия
|
Тип чувствительно элемента
|
Капиллярная трубка с термобаллоном
|
|
Длина капиллярной трубки, м
|
2
|
|
Максимальная допустимая электрическая нагрузка на контактную систему.
|
Переменный ток 110В 15A; 250В 8A
|
|
Постоянный ток 24В 8A
|
|
Контактная система
|
Однополюсный перекидной контакт SPDT
|
|
Сброс
|
Автоматический
|
|
Дифференциал (гистерезис)
|
Настраиваемый
|
|
Подключение кабеля
|
Отверстие диаметром 15 мм
|
|
Класс защиты корпуса
|
IP 44
|
|
Температура окружающей среды
|
-20°C … +70°C
|
Наполнители:
- Паровой наполнитель. Используется зависимость между давлением и температурой насыщенного пара. Термочувствительный элемент заполнен насыщенным паром с небольшим количеством жидкости. Термостаты с паровым наполнителем имеют следующие ограничения: после того, как вся жидкость в чувствительном элементе (термобаллоне) испарится, дальнейшее повышение температуры вызовет лишь незначительный рост давления в чувствительном элементе и сильфоне. Поскольку давление в термочувствительной системе зависит от температуры на свободной поверхности жидкости, реле температуры необходимо устанавливать так, чтобы чувствительный элемент всегда был холоднее, чем остальные части термочувствительной системы термостата. Конденсация испарившейся жидкости будет происходить в самой холодной части реле, т.е. в чувствительном элементе, контролирующем температуру в месте установки. Примечание: пока температура термобаллона будет ниже, чем температура капиллярной трубки и сильфона, изменение температур окружающей среды в месте установки реле температуры не будет влиять на точность регулирования.
- Адсорбционный наполнитель. Состоит из перегретого пара и твердого тела, имеющего большую поверхность поглощения. Твердые частицы находится в термобаллоне, и снижают скорость испарения и конденсации. Это позволяет реле температур не реагировать на кратковременное изменение температур. Термобаллон может быть как теплее, так и холоднее корпуса термостата и капиллярной трубки. При этом отклонение температуры термобаллона на +20°C от температуры окружающей среды будет влиять на точность регулирования.
Монтаж изделия
При монтаже не допускается значительное механическое воздействие на капилляр и термоэлемент, которое могут нарушить их герметичность. При монтаже прибора требуется соблюдать общие требования по безопасности.
Номенклатура реле температуры KP80R
|
Тип
|
Диапазон настройки, °C
|
Дифф-л, °C
|
Длина капиллярной трубки, м
|
Размер термобаллона
|
Макс. тем-ра термобаллона, °C
|
Наполнитель
|
Код для заказа
|
KP80R
|
70…120
|
5…15
|
2
|
120x12 мм
|
130
|
Адсорбент
|
060L112066R
|
