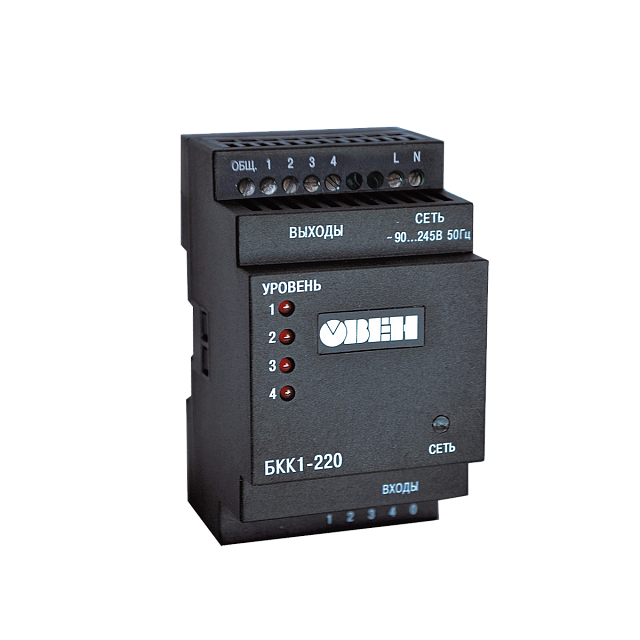

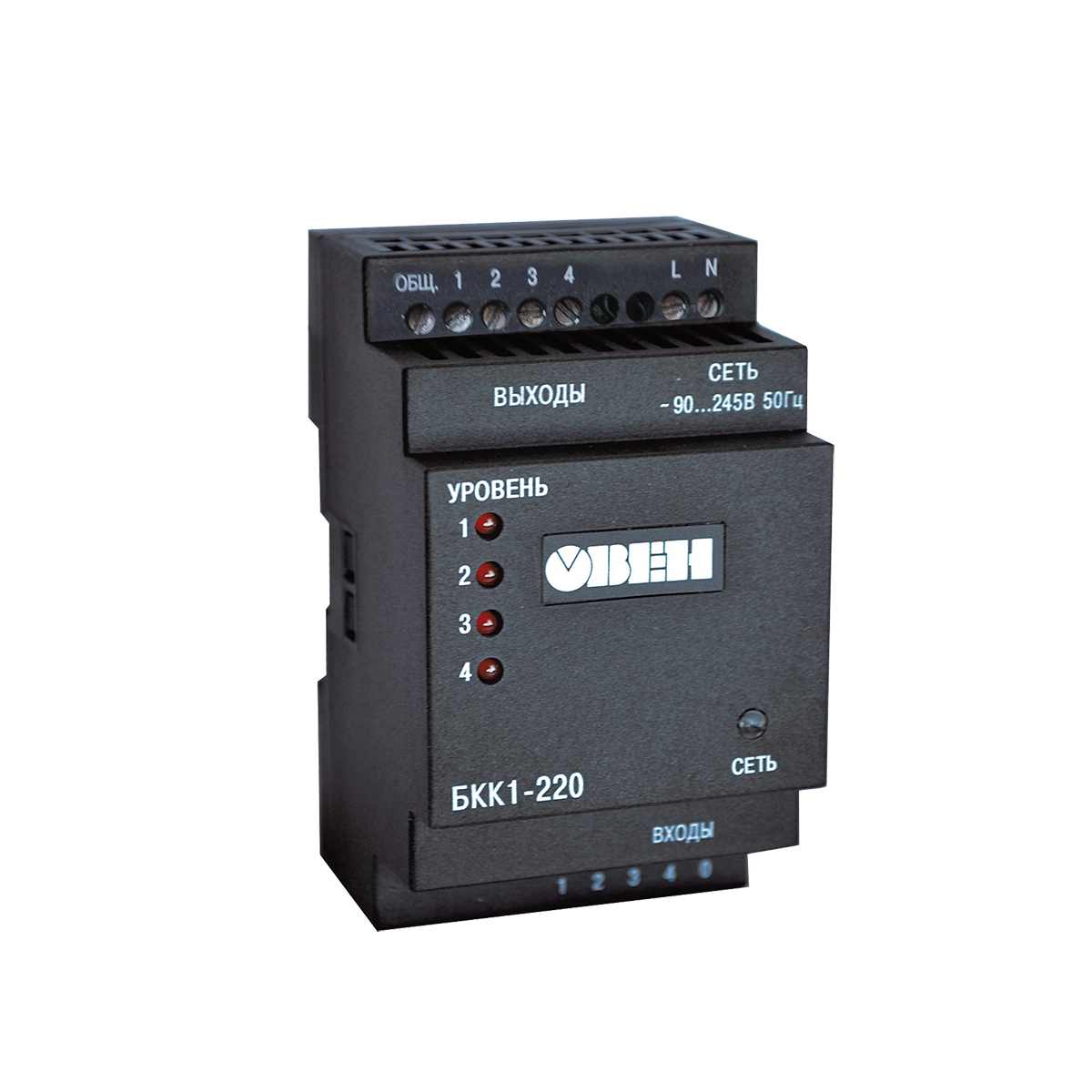

БКК1 4-уровневый сигнализатор жидкости на DIN рейку

Прибор предназначен для мониторинга четырех уровней жидкости. Его можно использовать как автономное устройство для управления исполнительными механизмами, а также в качестве устройства для согласования кондуктометрических датчиков с ОВЕН ПЛК или контроллерами других производителей.

Устройство выпускается в корпусе, который можно установить на DIN-рейку типа Д3.

Функциональные возможности

• Четыре независимых канала контроля уровня жидкости в резервуаре.
• Повышенная помехоустойчивость и надежность благодаря использованию цифровой схемотехники.
• Исполнение на DIN-рейку (размещение внутри щита).
• Два варианта питания: =24 В или ~220 В.
• Работа с кондуктометрическими и поплавковыми сигнализаторами уровня.
• Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической и др.
• Простая настройка без демонтажа прибора.

Технические характеристики

Функциональная схема прибора

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня соединяется с входными фильтрами низких частот (ФНЧ1...ФНЧ4). Затем сигнал передается через коммутационное устройство (КУ) на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) осуществляется сопоставление уровня оцифрованного сигнала датчика с установленным значением опорного напряжения (ОН). Значение опорного напряжения задается с помощью DIP-переключателя, который устанавливает порог срабатывания. Устройство управления (УУ) отвечает за выбор канала измерения датчика уровня и управление соответствующим выходным ключом (Ключ 1...Ключ 4). Выходной ключ срабатывает при контакте соответствующего сигнального электрода с жидкостью, при этом загорается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

• БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
• БКК1-220 – четырьмя э/м реле.

Пример временной диаграммы работы выходного ключа (реле)

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

Модификации
