Датчик реле уровня РОС-301И

Взрывозащищенный датчик-реле уровня РОС 301СКБ-И предназначен для независимого контроля трёх предельных уровней электропроводных жидкостей в одном или различных резервуарах в системах автоматического контроля, регулирования и управления технологическими процессами.
Взрывозащищенный датчик-реле уровня РОС 301СКБ-А-И предназначен для поставок на объекты атомной энергетики (ОАЭ), класс безопасности 2, 3 или 4 по НП-001-15.

Технические характеристики

·                    Длина погружаемой части датчика:

- для стержневого исполнения – от 0,1 до 2,0 м (согласно заказу);

- для тросового исполнения – от 0,1 до 20 м (согласно заказу, с шагом 0,5 м).

·                    Предельная температура контролируемой среды: 200 ºС, для отдельных исполнений 250 ºС.

·                    Напряжение питания: 220 В, 50 Гц.

·                    Потребляемая от сети мощность: не более 7 В·А.

·                    Электрическая нагрузка на контакты реле:

- переменного тока при напряжении до 250 В, частоте 50 (60) Гц – до 2,5 А;

- постоянного тока при напряжении до 30 В – до 2,5 А.

·                    Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию, но не более 48 месяцев со дня изготовления.

Принцип действия основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой металлического резервуара или дополнительным электродом в электрический релейный сигнал.

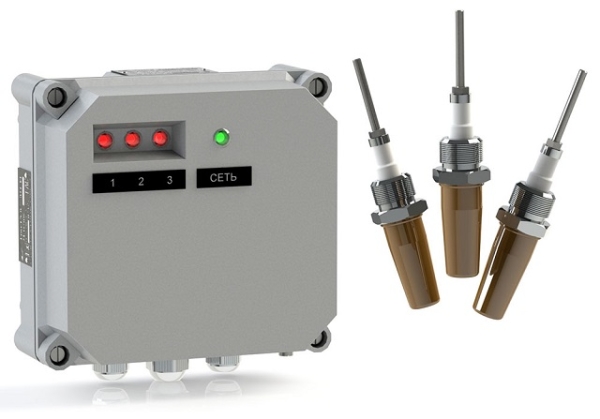

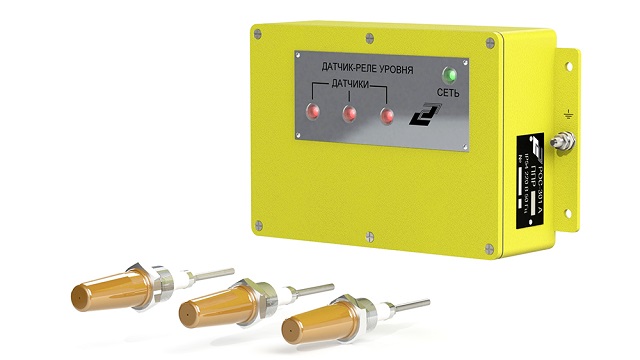

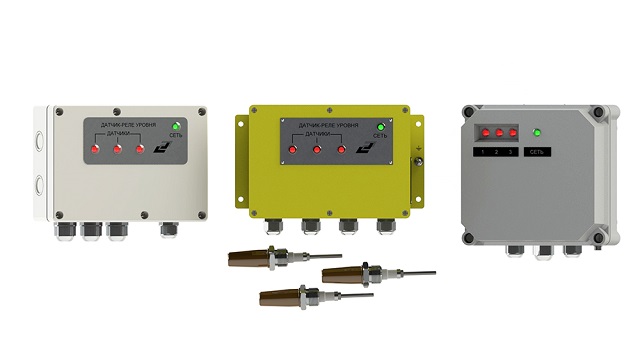

·                    Состав изделия: от одного до трех датчиков, преобразователь передающий (ППР), заземляющие датчики (по заказу).

·                    Климатическое исполнение:

- датчик - УХЛ2 или Т2, или ОМ2, (от минус 50 до плюс 70 ºС);

- преобразователь передающий – УХЛ3 или Т3, или ОМ3, (от минус 50 до плюс 60 ºС); УХЛ4 или Т4, или ОМ4 (от плюс 1 до плюс 45 ºС).

·                    Взрывозащита   отвечает требованиям ГОСТ 31610.0-2014          (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011):

- датчик - уровень взрывозащиты «особовзрывобезопасный», вид взрывозащиты «искробезопасная электрическая цепь «ia» (маркировка 0Ex ia IIВ T3 Ga Х); может устанавливаться во взрывоопасных зонах помещений и наружных установок;

- преобразователь передающий имеет выходные искробезопасные цепи уровня «ia» (маркировка [Ex ia Ga] IIВ ), предназначен для установки вне взрывоопасных зон помещений и наружных установок.

·                    Пылевлагозащита:

- датчик – IP65;

- преобразователь передающий– IP54.
