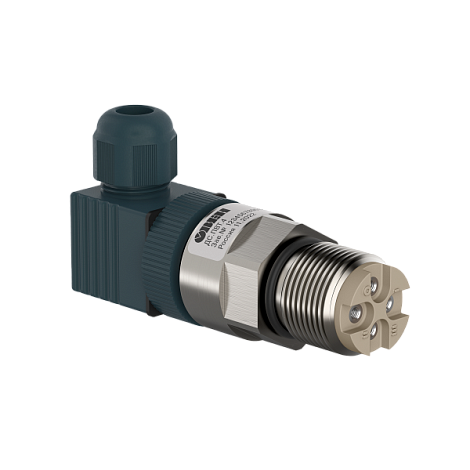

Кондуктометрический датчик ДС.ПВТ ( ДС.ПВТ.4 )

Датчики уровня кондуктометрического типа используются для обнаружения уровней электропроводящих жидкостей, таких как вода, молоко и различные пищевые продукты с низким уровнем кислотности или щелочности. Они функционируют на основе изменения электропроводности между общим и сигнальным электродами, что зависит от уровня контролируемой жидкости.

Отличительные особенности

• 1-, 3- и 4-электродные исполнения.
• Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).

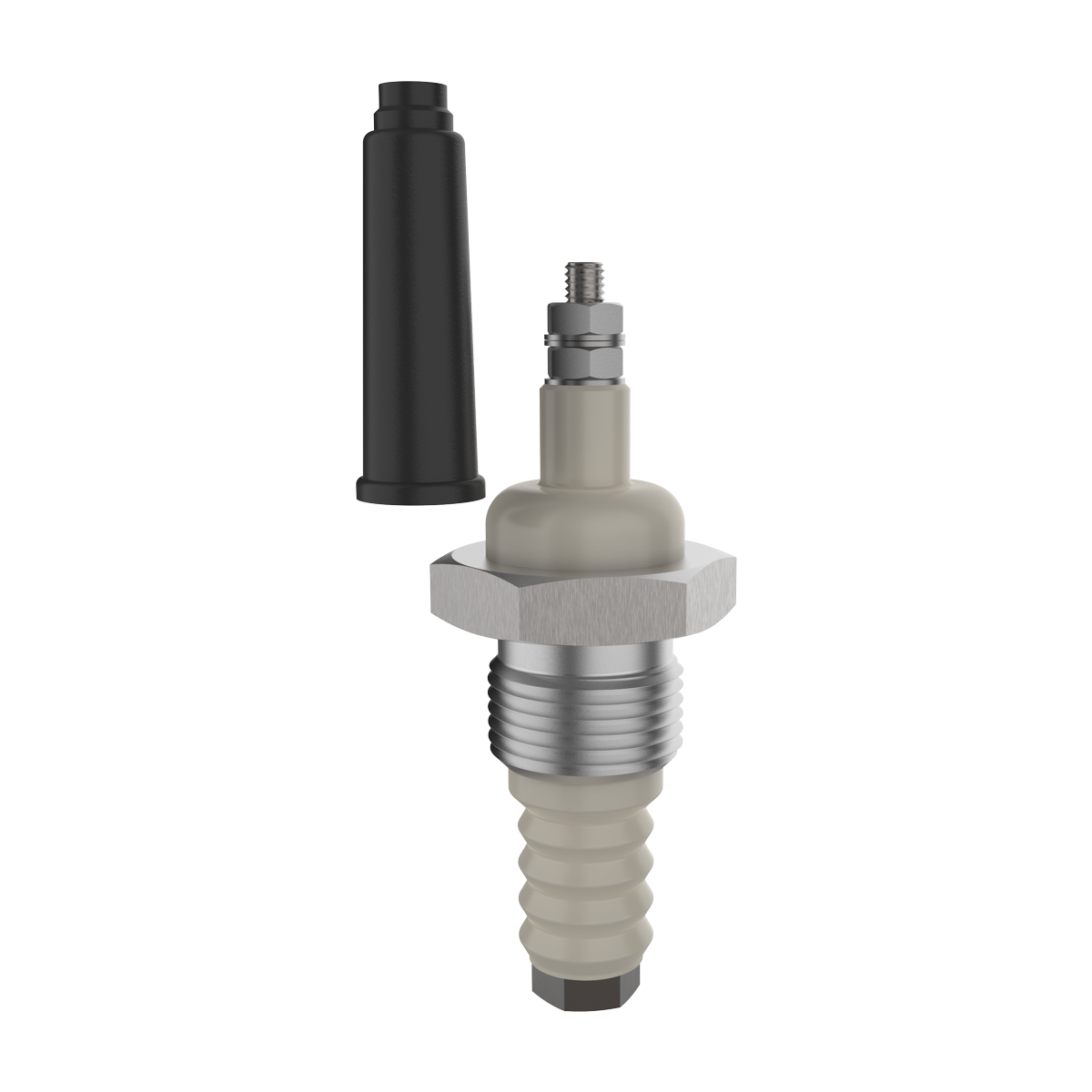

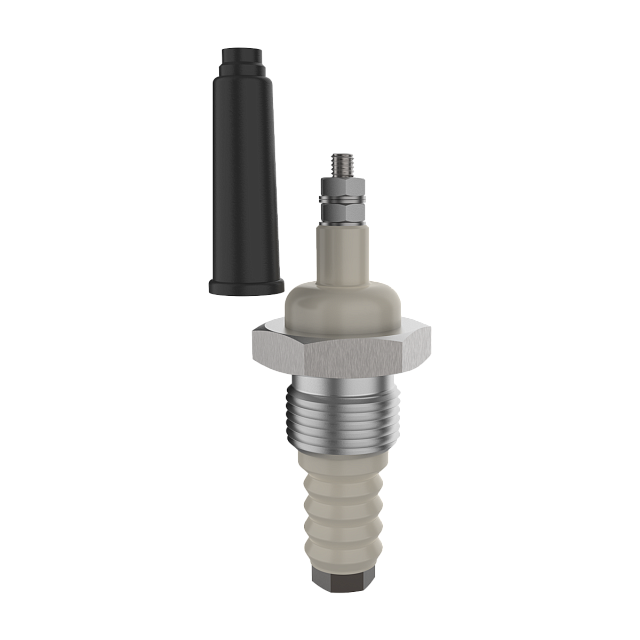

• Рабочая температура до 240 °С (ДС.ПВТ).
• Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
• Гигиенический (пищевой) сертификат.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Модификация	ДС.ПВТ	ДС.ПВТ.4
Рабочее давление	2,5 МПа	1 МПа
Рабочая температура	240 °С	80 °С

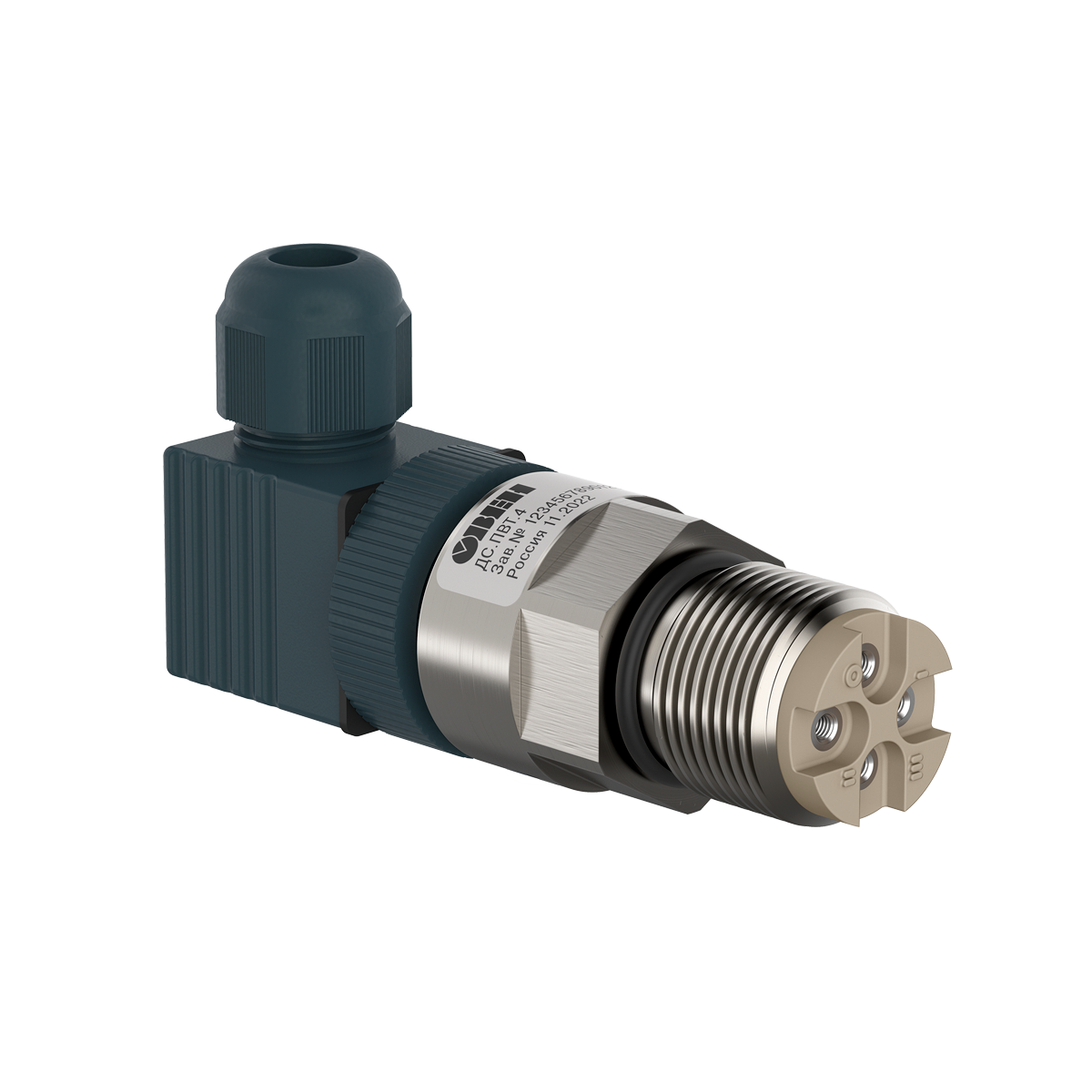

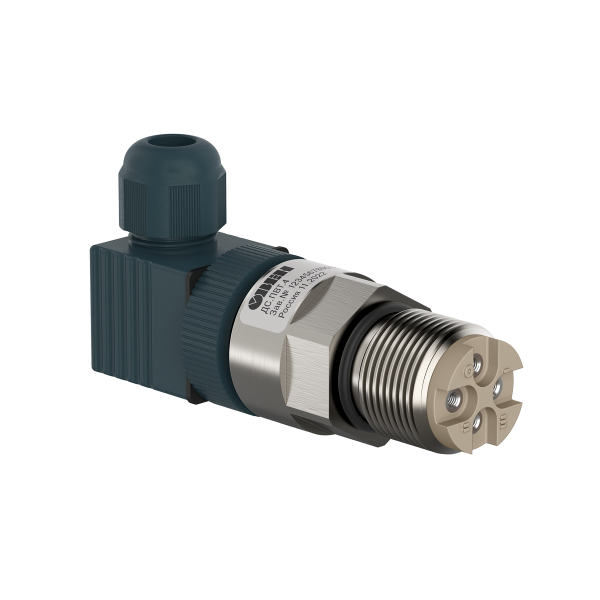

Количество электродов	1	4

Стержни (электроды) для кондуктометрических датчиков уровня

Стержень





Стержень с адаптером

Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия





Пример применения (металлический резервуар): вертикальный монтаж





Пример применения (металлический резервуар): горизонтальный монтаж

Технические характеристики

Тип датчиков и модификация	Одноэлектродные датчики	Четырёхэлектродные датчики
	ДС.ПВТ	ДС.ПВТ.4
Габаритный чертеж
Присоединительные размеры	М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8	G3/4
Материал	Материал изолятора – полифениленсульфид	Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более	2,5 МПа	1 МПа
Максимальная рабочая температура	240 °С	80 °С

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Стержни (электроды)

Модификация стержня	Стержень	Стержень 1,95 с адаптером
Габаритный чертеж
Длина стержней, L*	0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м	1,95 м
Присоединительные размеры	М3×0,5 мм
Материал	Сталь нержавеющая 12Х18Н10Т или AISI 304
Конструктивные преимущества	Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.
Комплектность	Стержень – 1шт.	Стержень – 1шт. Адаптер – 1шт. Гайка – 2шт.

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.

Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.

Внешний вид	Габаритный чертёж	Наименование
		Планка ДУ.5 (100 ШТ) заказать
		Планка ДУ.5 (50 ШТ) заказать
		Планка ДУ.5 (10 ШТ) заказать

Модификации

Обозначение при заказе ДС.ПВТ

ДС.ПВТ.Х.Х

Обозначение при заказе стержня

СТЕРЖЕНЬХ

Для заказа

ДС.ПВТ.4Датчик под 4 электрода 1 МПа 80°С резьба G3/4	4 200,00 ₽
ДС.ПВТ.G1/2Датчик под 1 электрод 2,5 МПа 240 °С резьба G1/2	1 440,00 ₽
ДС.ПВТ.G3/8Датчик под 1 электрод 2,5 МПа 240 °С резьба G3/8	1 440,00 ₽
ДС.ПВТ.М18Х1,5Датчик под 1 электрод 2,5 МПа 240 °С резьба М18х1,5 мм	1 440,00 ₽
ДС.ПВТ.М20Х1,5Датчик под 1 электрод 2,5 МПа 240 °С резьба М20х1,5 мм	1 440,00 ₽
ДС.ПВТ.М27Х1,5Датчик под 1 электрод 2,5 МПа 240 °С резьба М27х1,5 мм	1 530,00 ₽
