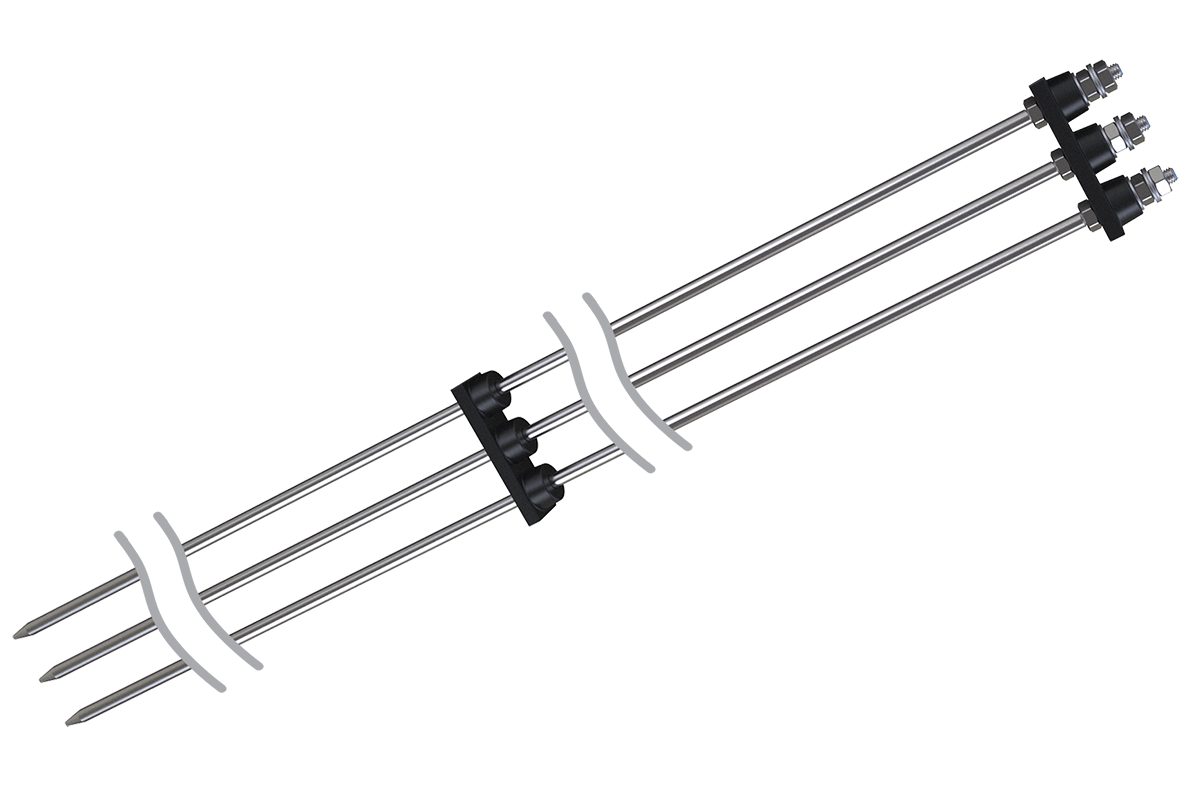

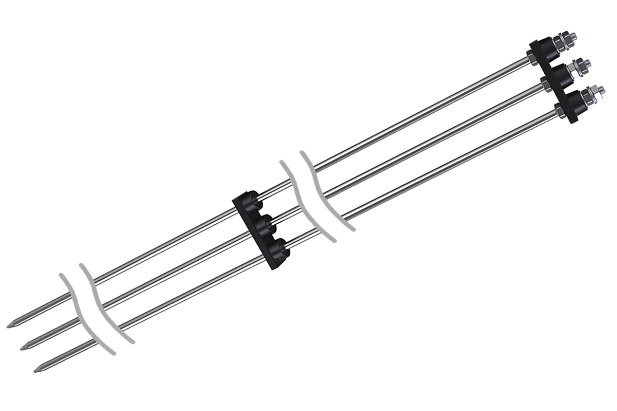

Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Принцип работы кондуктометрического датчика основан на различии в электропроводности воздуха и жидкости. Это различие фиксируется двумя электродами: сигнальным, который устанавливается на нужном уровне, и общим. Когда поверхность жидкости касается сигнального электрода, между двумя электродами происходит замыкание.
Кондуктометрические датчики используются для измерения уровня в резервуарах как металлического, так и неметаллического типа.
В металлических резервуарах количество сигнальных электродов соответствует числу уровней, которые необходимо измерить, а стенка резервуара выполняет функцию общего электрода. В этом случае потребителю следует выбрать датчик с нужным количеством электродов (в зависимости от количества уровней, которые нужно сигнализировать) и необходимой длины.
В неметаллических резервуарах количество электродов должно превышать число сигнализируемых уровней на один, так как один из электродов будет использоваться в качестве общего.
|
Тип датчиков и модификация |
ДУ.3 |
ДУ.4 |
ДУ.5 |
|
Габаритный чертеж |
|
||
|
Количество стержней (электродов) |
3 |
4 |
5 |
|
Длина стержней, L |
0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м |
||
|
Присоединительные размеры |
H=34 мм |
H=45 мм |
H=56 мм |
|
Материал |
Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик |
||
|
Максимальная рабочая температура |
85 °С |
||
|
Конструктивные преимущества |
Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения |
||
|
Наименование |
Длина стержня, м |
Количество разделительных пластин, шт. |
|
ОВЕН ДУ.3-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.3-1 |
1 |
3 |
|
ОВЕН ДУ.3-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.3-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.3-3 |
3 |
6 |
|
ОВЕН ДУ.3-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.3-4 |
4 |
8 |
|
ОВЕН ДУ.4-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.4-1 |
1 |
3 |
|
ОВЕН ДУ.4-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.4-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.4-3 |
3 |
6 |
|
ОВЕН ДУ.4-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.4-4 |
4 |
8 |
|
ОВЕН ДУ.5-0,5 |
0,5 |
2 |
|
ОВЕН ДУ.5-1 |
1 |
3 |
|
ОВЕН ДУ.5-1,95 |
1,95 |
4 |
|
ОВЕН ДУ.5-2,5 |
2,5 |
5 |
|
ОВЕН ДУ.5-3 |
3 |
6 |
|
ОВЕН ДУ.5-3,5 |
3,5 |
7 |
|
ОВЕН ДУ.5-4 |
4 |
8 |
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
|
Внешний вид |
Габаритный чертёж |
Наименование |
|
|
|
Планка ДУ.5 (100 ШТ) |
|
Планка ДУ.5 (50 ШТ) |
||
|
Планка ДУ.5 (10 ШТ) |
