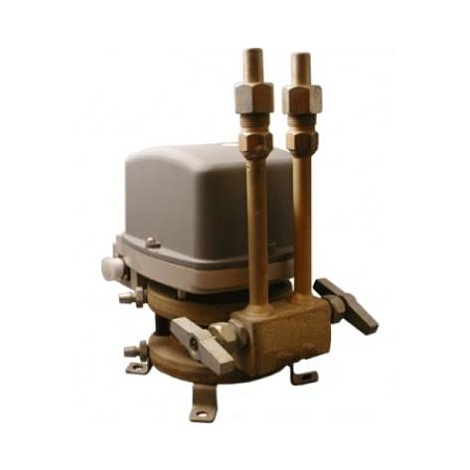

Уровнемер, преобразователь давления ДМЭУ-МИ

 1. ДМЭУ-МИ, кгс/см²

0,04; 0,063; 0,1; 0,16; 0.25; 0,4;
0,63; 1; 1,6; 2,5

                       кгс/м²

400; 630; 1000; 1600; 2500; 4000; 6300

 2. Единицы измерения расхода

кг/ч; т/ч; м³/ч; л/ч

 3. Предельно допускаемое рабочее
     избыточное давление, кгс/см²

25; 100; 160; 250; 320; 400

 4. Классы точности

1; 1,5

 5. Климатические исполнения

В4.1, УХЛ4.2 или О4.2; Т2,3

 6. Температура окружающего воздуха, °С
     для исполнения В4.1
     для исполнений УХЛ, О, Т

15…35
5…60

 7. Относительная влажность воздуха
     при температуре 35°С и более низких температурах, %
     для исполнений В4.1, УХЛ4.2 или О4.2
     без конденсации влаги
     для исполнений Т с конденсацией влаги

95
100

 8. Степень защиты от воздействия пыли и воды

IP53

 9. Виброустойчивость, группа

L3

10. Питание – переменный ток:
      напряжение, В

      частота, Гц

220

50±1; 60±1

11. Выходной сигнал, мА
      для преобразователей уровня

0…5; 4…20
5…0; 20…4

12. Присоединительная резьба штуцера:

М22х1,5

13. Габаритные размеры, мм

282х160х230

14. Масса, кг, не более

10,5

15. Изготавливаются по

ТУ 25-02.102140-79

16. Свидетельство об утверждении типа средств измерений
      Зарегистрирован в Госреестре средств измерений под

RU.C.30.065.A № 20359
№ 7266-05

17. Сертификат об утверждении типа средств измерений
      Республики Беларусь

№ 7035
РБ 03 04 1973 11

18. Декларация о соответствии

РОСС RU.АЯ46.Д31973

19. Разрешение Ростехнадзора

№ РРС 00-39307
Лист 1 из 2
Лист 2 из 2

20. Код ОКП

42 1251

      При заказе дифманометра-расходомера, требующего расчета, Покупатель представляет заполненную “Номенклатуру исходных данных для расчета диафрагмы” (см. приложение 2), а при заказе дифманометра-уровнемера “Опросный лист” (см. приложение 3).
      Методика заполнения “Номенклатуры исходных данных для расчета диафрагмы” приведена в приложении 1.
      При заказе дифманометра-расходомера, не требующего расчета, Покупатель указывает тип дифманометра, предельный номинальный перепад давления, рабочее избыточное давление, класс точности, выходной сигнал.

Пример заказа:

      Дифманометр-уровнемер ДМЭУ-МИ, верхний предел измерения уровня 1000 см, рабочее избыточное давление 25 кгс/см², класс точности 1, выходной сигнал 5…0 мА:
      “ДМЭУ-МИ-1000 см-25 кгс/см², класс точности 1, выходной сигнал 5…0 мА
      ТУ 25-02.102140-79”.
      При заказе дифманометра-перепадомера, Покупатель указывает тип дифманометра, предельный номинальный перепад, рабочее избыточное давление, класс точности, выходной сигнал.
