ПДУ поплавковые сигнализаторы уровня

Поплавковые датчики уровня ОВЕН ПДУ – это устройства, предназначенные для сигнализации о уровне жидкостей. Они используются в системах контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня. Датчики уровня доступны в общепромышленных и взрывозащищенных вариантах.

Среда применения

Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

Отличительные особенности

• Сигнализация от 1 до 3 уровней жидкости.
• Длина штока от 50 мм до 3 метров.
• Присоединение: резьба М10×1 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3), G1, G2; CLAMP в соответствие с DIN 43650 А (DN = 40, 65, 80, 100 мм).
• Устойчивы к пене и пузырькам.
• Подходят для работы с вязкими жидкостями (ПДУ-3).
• Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
• Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

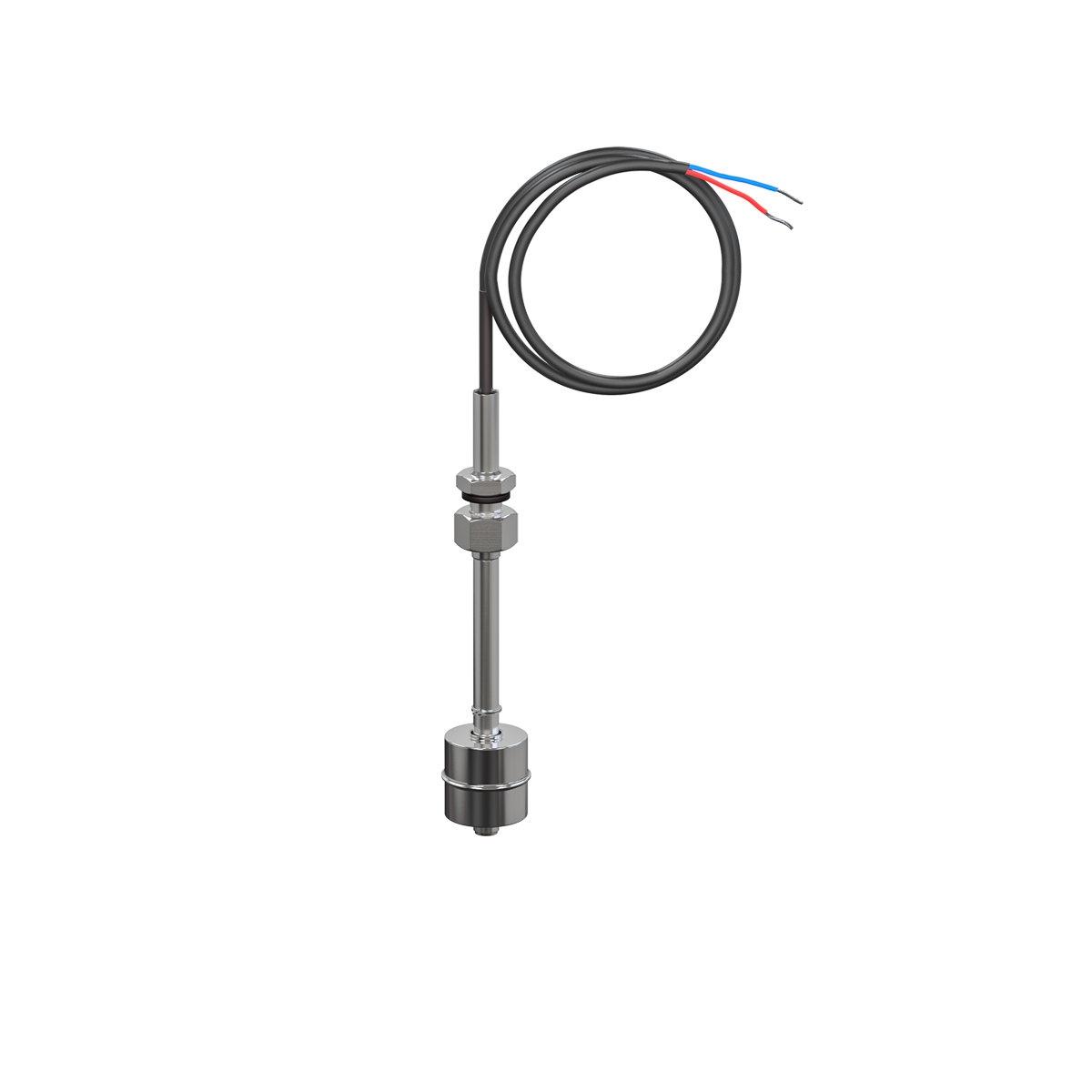

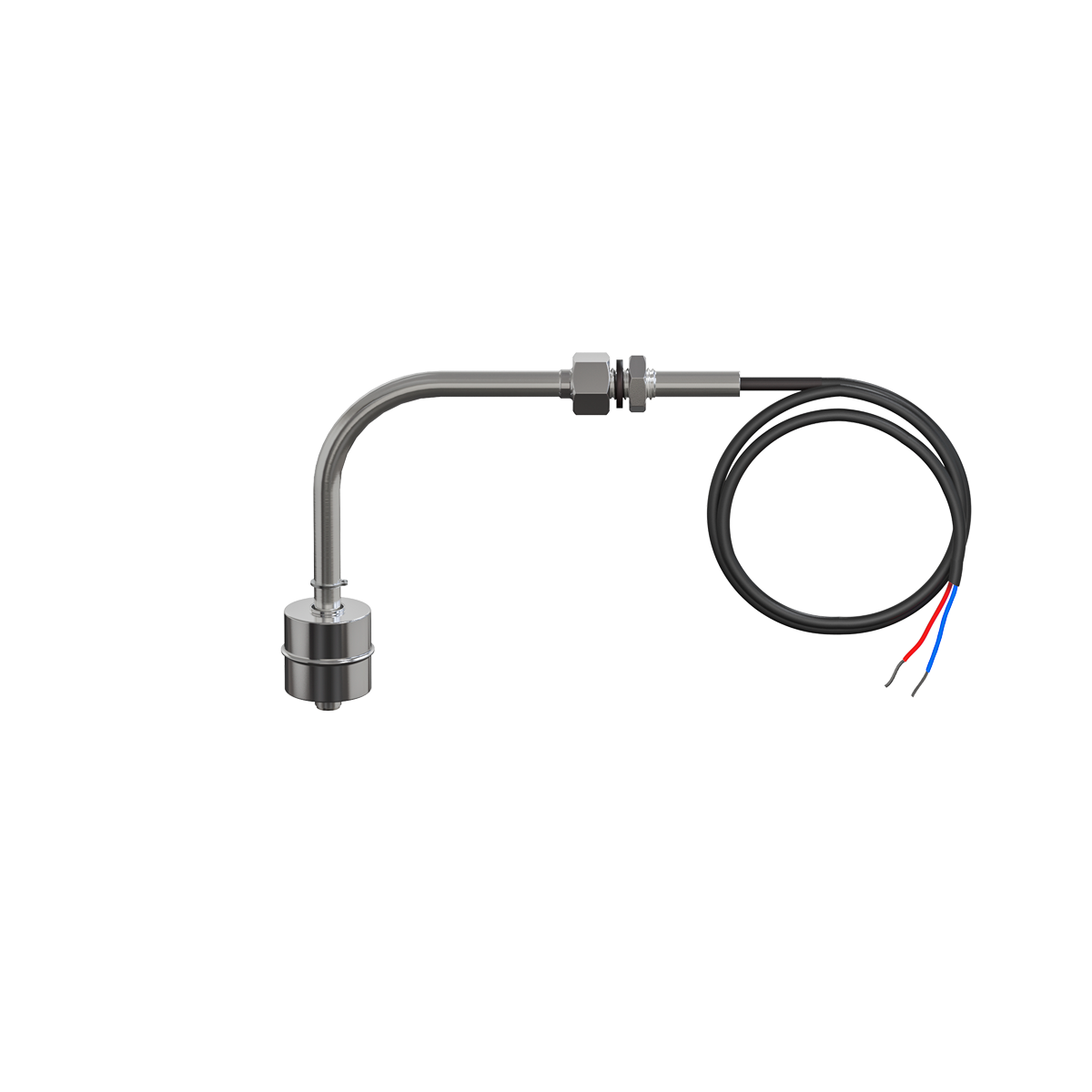

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-1.1	Горизонтальный	Цилиндрический	100 мм	2 500 мм
ПДУ-2(Н).1	Вертикальный	Цилиндрический	50 мм	2 500 мм
ПДУ-3.1	Вертикальный	Шарообразный	100 мм	3 000 мм
ПДУ-3Н.1	Вертикальный	Шарообразный	150 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-1.2	Горизонтальный	Цилиндрический	150 мм	2 500 мм
ПДУ-2(Н).2	Вертикальный	Цилиндрический	100 мм	2 500 мм
ПДУ-3.2	Вертикальный	Шарообразный	200 мм	3 000 мм
ПДУ-3Н.2	Вертикальный	Шарообразный	250 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации трехуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-3.3	Вертикальный	Шарообразный	300 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1. - Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-разомкнутым контактом





б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ способны функционировать при температурах до +105 °С в различных жидких средах, как вязких, так и невязких, включая агрессивные, за исключением коррозионно-активных для стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ применяются для мониторинга уровня сточных вод и контроля уровня жидкости в транспортных средствах, таких как грузовики, экскаваторы и тепловозы, где необходимо отслеживать объем топлива. В этих условиях датчики уровня работают при значительных вибрациях и колебаниях на поверхности жидкости. Чтобы минимизировать влияние этих факторов, поплавковый датчик устанавливается в специальную демпферную трубу, диаметр которой немного превышает диаметр поплавка.

Однако датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, а также жидкостей с механическими включениями и в случаях замерзания жидкости.

Технические характеристики

Параметр	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х	ПДУ-2H.X	ПДУ-3H.X
Электрические параметры*
Максимальная коммутируемая мощность	10 Вт		30 Вт	10 Вт	30 Вт
Максимальный коммутируемый (постоянный или переменный) ток	0,5 А		2 А	0,5 А	2 А
Максимальное коммутируемое (постоянное или переменное) напряжение	180 В		230 В	180 В	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 × 106
Конструктивные параметры
Количество сигнализируемых уровней**	1; 2	1; 2; 3		1; 2
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное		Вертикальное (наружный монтаж)
Максимальная длина штока до нижнего уровня L	2500 мм		3000 мм	2500 мм	3000 мм
Нормальное состояние контактов датчика:
ПДУ-Х.Х, ПДУ-ХН.Х	Нормально-разомкнутое
ПДУ-Х.Х.К, ПДУ-ХН.Х.К	Нормально-замкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Габаритные размеры	см. картинку ниже
Минимальная длина кабельного вывода	1 м***

ПРИМЕЧАНИЕ

* Параметры искробезопасных электрических цепей датчиков во взрывозащищенном исполнении приведены в разделе 3 РЭ.

** Зависит от исполнения.

*** Длина кабельного вывода определяется при заказе.

Возможно изготовление модификаций поплавковых датчиков уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4 Х.

Модификации

•


Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

ПДУ-Х.1.Х.Х/Х

 Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

ПДУ-Х.2.Х.Х.Х.Х/Х

Внимание!

• Полная длина датчиков ПДУ-1.2 и ПДУ-2.2 составляет (L + 5) мм.
• Полная длина датчиков ПДУ-3.2 составляет (L + 8) мм.

Ознакомьтесь с габаритными чертежами.

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ

ПДУ-3.3.Х.Х.Х.Х.Х.Х/Х

Внимание!

• Полная длина датчиков ПДУ-3.3 составляет (L + 8) мм.

Ознакомьтесь с габаритными чертежами.

Одноуровневые ПДУ с наружным монтажом

ПДУ-Х.1.Х.Х.Х

Поплавковые датчики уровня ОВЕН ПДУ-XH.2

ПДУ-Х.2.Х.Х.Х.Х.Х

Примеры обозначения датчиков при заказе

ПДУ-1.2.500.300.К/1

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с горизонтальным типом монтажа, имеющий два сигнализируемых уровня, цилиндрический поплавок, шток длиной 500 мм до нижнего уровня и 300 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутый, для верхнего уровня – нормально замкнутый, с длиной кабельного вывода 1 м.

ПДУ-2.1.100/1-Ex

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутый тип контакта, с длиной кабельного вывода 1 м.

ПДУ-3.3.1000.500.К.200/5

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 200 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутые, для среднего уровня – нормально замкнутый, кабельный вывод длиной 5 м.

ПДУ-3Н.2.1000.500.К.CL100

Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ с наружным вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутый, для верхнего уровня – нормально замкнутый, с типом присоединения CLAMP 100.

Габаритные чертежи

•


Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

Поплавковые датчики уровня горизонтального монтажа ПДУ-1.1





Поплавковые датчики уровня вертикального монтажа ПДУ-2.1





Поплавковые датчики уровня вертикального монтажа ПДУ-3.1

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

Поплавковые датчики уровня горизонтального монтажа ПДУ-1.2





Поплавковые датчики уровня вертикального монтажа ПДУ-2.2





Поплавковые датчики уровня вертикального монтажа ПДУ-3.2

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ

Поплавковые датчики уровня вертикального монтажа ПДУ-3.3

Одноуровневые поплавковые датчики уровня овен с разъемом стандарта DIN 43650

Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.1.G1





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.G2





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.1.CL40









Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL65





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL80





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.1.CL100

Двухуровневые поплавковые датчики уровня овен с разъемом стандарта DIN 43650

Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.2.G1





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.G2





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-2Н.2.CL40









Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL65





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL80





Поплавковые датчики уровня вертикального монтажа с разъемом ПДУ-3Н.2.CL100
