ПРОМА-СУР-4 используются в системах автоматического контроля регулирования и управления технологическими процессами в теплоэнергетике, в системах водоснабжения и других отраслях.
Назначение
- Для контроля уровня жидкости и сигнализации при переходе уровня жидкости за установленные пределы и выдачи срабатыванием контактов реле.
- для визуального контроля за уровнем жидкости на лицевой панели расположены четыре светодиодных индикатора.
- контроль уровня жидкости осуществляется при помощи электродов – кондуктометрических датчиков. Пользователь сам устанавливает датчики в соответствии с технологическими требованиями.
- четыре канала контроля уровня жидкости – «УРОВЕНЬ 1», «УРОВЕНЬ 2», «УРОВЕНЬ 3», «УРОВЕНЬ 4».
- четыре регулятора для настройки чувствительности срабатывания соответствующего уровня.
- каждый канал контроля уровня имеет реле с нормально замкнутым (НЗ) и нормально разомкнутым (НО) контактом для управления технологическим оборудованием.
- работа в сети Modbus по интерфейсу RS485.
Характеристики
|
Параметры
|
Значения
|
|
Напряжение питания
|
220 В
|
|
Потребляемая мощность
|
3 ВА
|
|
Количество каналов уровня, шт
|
4
|
|
Напряжение питания датчиков от внутреннего источника
|
17 В
|
|
Максимальный ток коммутации реле
|
2 А
|
|
Максимальное напряжение коммутации реле
|
400В, 50Гц
|
|
Температура окружающей среды
|
от минус 40°С до плюс 70°С
|
|
Степень защиты корпуса: настенный «Н»/щитовой «Щ»
|
IP54 / IP40
|
|
Масса
|
0,5 кг
|
|
- DIN рейка
|

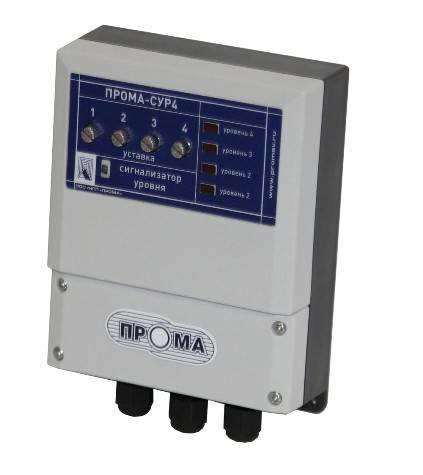

– настенный
|
96х48х105 мм
|

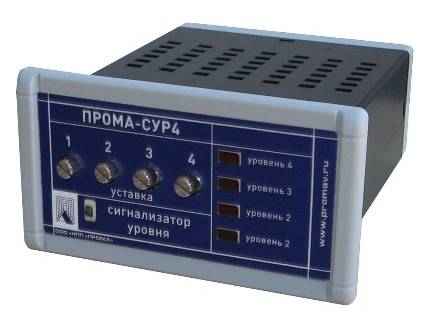

– щитовой
|
150х125х60 мм
|
