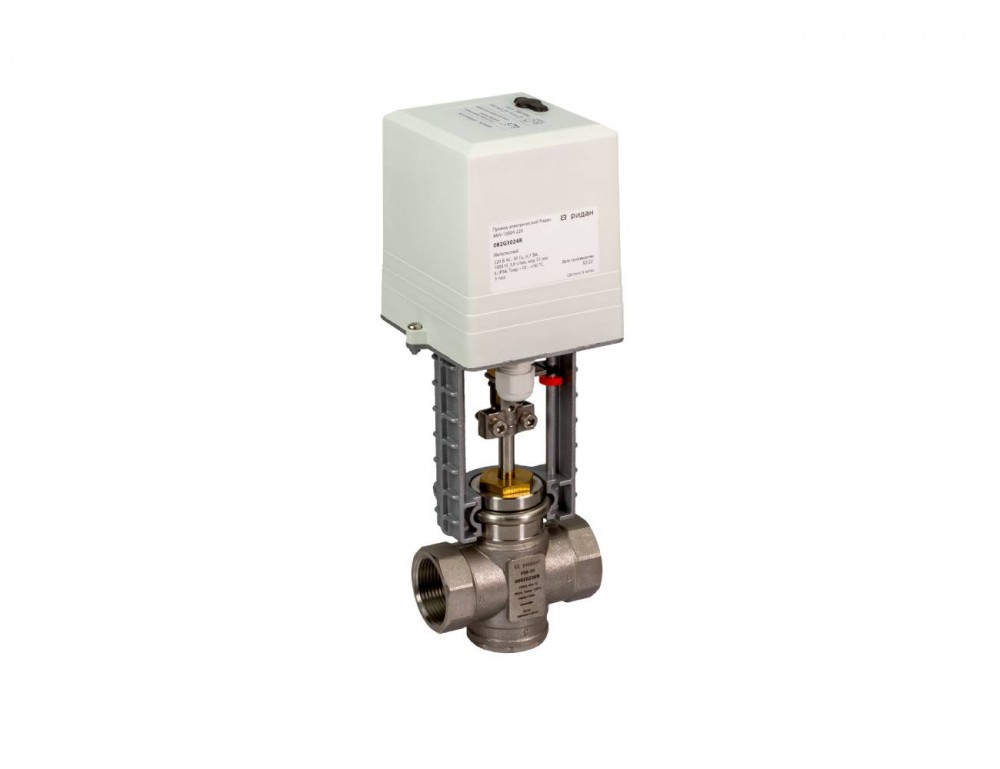

Клапан регулирующий Ридан VRB-2R
Компактный резьбовой седельный клапан с логарифмической характеристикой регулирования, предназначенный для систем тепло- и холодоснабжения зданий. Модель VRB-2R обеспечивает точное управление потоком воды или водного раствора гликоля в широком диапазоне пропускных способностей, работая в комплексе с электрическими приводами AMV(E)-1000R.
Ключевые особенности:
Компактная резьбовая конструкция: внутренняя резьба по ISO 228-1 для быстрого и удобного монтажа в ограниченном пространстве.
Логарифмическая характеристика регулирования: оптимальна для систем с переменными нагрузками, обеспечивает плавное изменение расхода.
Широкий динамический диапазон: более 50:1 – высокая точность регулирования даже при малых расходах.
Низкая протечка: герметичность затвора не более 0,01% от Kvs.
Надёжные материалы: корпус, шток и конус из нержавеющей стали, уплотнения PTFE/EPDM.
Широкий температурный диапазон: работа при температурах от –25°C до +130°C (с подогревателем штока при отрицательных температурах).
Совместимость с приводами: предназначен для работы с электроприводами AMV(E)-1000R (ход штока 13 мм).
Универсальность среды: вода или 50% водный раствор гликоля.
Технические характеристики (в зависимости от типоразмера):
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 15 … 50 мм |
| Номинальное давление (PN) | 25 бар |
| Максимально допустимый перепад давлений | AMV(E)-1000R: 3 бара |
| Пропускная способность Kvs | от 0,63 до 30 м³/ч |
| Рабочая среда | вода, 50% водный раствор гликоля |
| Температура рабочей среды | –25 … +130°C* |
| Герметичность затвора | ≤ 0,01 % Kvs |
| Характеристика регулирования | логарифмическая |
| Динамический диапазон | >50:1 |
| Коэффициент начала кавитации | ≥ 0,5 |
| Присоединение к трубопроводу | внутренняя резьба G (ISO 228-1) |
| Ход штока | 13 мм |
| Материалы: | |
| – корпус, шток, конус | нержавеющая сталь |
| – уплотнение | PTFE, EPDM |
| Климатическое исполнение | категория 3 по ГОСТ 15150-69 |
| pH среды | 7 … 10 |
*При температурах от –25°C до 0°C необходимо использовать подогреватель штока.
Область применения:
Индивидуальные и центральные тепловые пункты (ИТП, ЦТП)
Системы отопления, вентиляции и кондиционирования
Контуры смешения и разделения потоков в системах ГВС и холодоснабжения
Автоматизированные системы управления зданиями (BMS)
Промышленные установки с водяным теплоносителем
Преимущества использования:
Компактность и простота монтажа: резьбовое соединение позволяет быстро встраивать клапан в существующие трубопроводы без сварки.
Высокая точность регулирования: логарифмическая характеристика и широкий динамический диапазон обеспечивают энергоэффективность и комфорт.
Надёжность: корпус из нержавеющей стали гарантирует долговечность и устойчивость к коррозии.
Универсальность: работа с водой и гликолевыми растворами, широкий диапазон Kvs для подбора под любую задачу.
Простота интеграции: совместимость с приводами AMV(E)-1000R, удобное подключение и обслуживание.
Российская сертификация: соответствие стандартам РФ, техническая поддержка производителя.
Клапан регулирующий Ридан VRB-2R – оптимальное решение для автоматизированных систем теплоснабжения и холодоснабжения, обеспечивающее точность, долговечность и удобство эксплуатации в компактном исполнении.
| Артикул | DN, мм | PN, бар | Kvs, м³/ч | Максимально допустимый перепад давлений, бар | Температура рабочей среды, °С | Цена, руб. (с НДС) |
|---|---|---|---|---|---|---|
| 065Z0231R | 15 | 25 | 0,63 | AMV(E)-1000R: 3 | -25…130* | 43 172,15 |
| 065Z0232R | 15 | 25 | 1,0 | AMV(E)-1000R: 3 | -25…130* | 43 172,15 |
| 065Z0233R | 15 | 25 | 1,6 | AMV(E)-1000R: 3 | -25…130* | 43 172,15 |
| 065Z0234R | 15 | 25 | 2,5 | AMV(E)-1000R: 3 | -25…130* | 43 172,15 |
| 065Z0235R | 15 | 25 | 4,0 | AMV(E)-1000R: 5 | -25…130* | 43 172,15 |
| 065Z0236R | 20 | 25 | 6,3 | AMV(E)-1000R: 5 | -25…130* | 51 821,30 |
| 065Z0237R | 25 | 25 | 8,0 | AMV(E)-1000R: 5 | -25…130* | 56 444,30 |
| 065Z0238R | 32 | 25 | 12 | AMV(E)-1000R: 5 | -25…130* | 78 952,10 |
| 065Z0239R | 40 | 25 | 20 | AMV(E)-1000R: 3,5 | -25…130* | 99 830,35 |
| 065Z0240R | 50 | 25 | 30 | AMV(E)-1000R: 3 | -25…130* | 105 246,85 |
Примечания:
Для всех типоразмеров при температурах рабочей среды от –25°C до 0°C необходимо использовать подогреватель штока.
Все клапаны имеют резьбовое присоединение (внутренняя резьба по ISO 228-1), материал корпуса – нержавеющая сталь.
Максимально допустимый перепад давлений указан для работы с приводом AMV(E)-1000R; для отдельных типоразмеров значения могут отличаться (см. таблицу).
Цены указаны на момент публикации, актуальность уточняйте у поставщика.
