Описание:
Электрические привода (далее - привода) предназначены для автоматического управления запорно-регулирующими седельными клапанами типа TL..,TF... с ходом штока до 70 мм, в системах отопления, горячего водоснабжения (ГВС), вентиляции и подводе кондиционирования воздуха в жилых домах, в учреждениях и т.д. Электрические привода подключаются к регуляторам или контролерам с трехпозиционными или пропорциональными выходными сигналами. Электрические привода изготавливаются без возвратной пружины и имеют номинальное усилие от 500Н до 5000Н в зависимости от типа привода. Электрические привода изготавливаются без концевых выключателей, и конечные положения штока определяются электроникой устройства. Приводы устанавливаются на резьбовые или фланцевые клапаны DN15-DN500. Привода выпускаются по ТУ BY 800010003.004-2018. Привода соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011. Привода не предназначены для установки и эксплуатации во взрывоопасных зонах по правилам устройства электроустановок. Изготовитель оставляет за собой право вносить в конструкцию и схему изменения непринципиального характера без отражения в руководстве по эксплуатации.

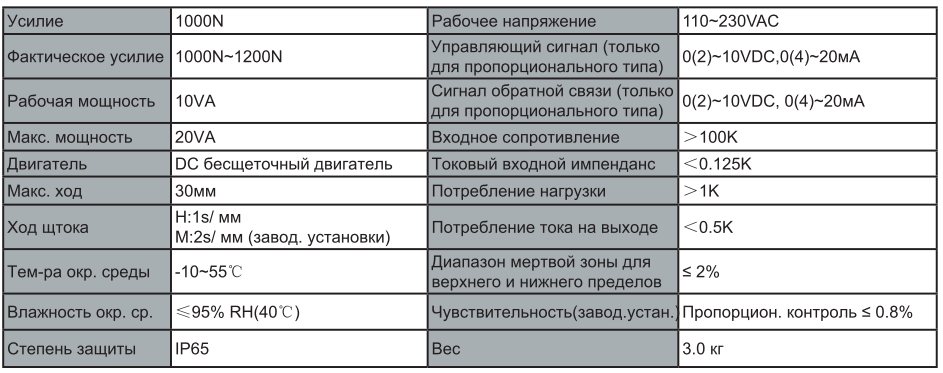

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Питание привода (выбирается при заказе привода): - сеть переменного тока с напряжением 230В - сеть переменного или постоянного тока с напряжением 24В ±15%，
Тип управления (выбирается при установке на объекте) при питании от сети переменного тока 230В: - трехпозиционное (~ 230В) - пропорциональный : 0(2) - 10В или 0(4) - 20мА.
Тип управления (выбирается при установке на объекте) при питании 24В: - трехпозиционное (24В) - пропорциональный : 0(2) - 10В или 0(4) - 20мА.
Сигнал обратной связи работает при любом типе управления (пропорционального типа выбирается при установке на объекте) - 0(2) - 10В или 0(4) - 20мА.
Тип двигателя: бесщеточный двигатель постоянного тока. Скорость движения штока: - 1мм/с, или 0,5 мм/с (заводские установки) для приводов TW500/1000/1001/3000 - 0,5 мм/с, или 0,25 мм/с (заводские установки) для привода TW5000
Диапазон мертвой зоны для верхнего и нижнего пределов 2%
Чувствительность: пропорциональный тип 0.8% Входное сопротивление при пропорциональном управлении: - токового входа ＜0.125 кОм - при управлении напряжением ＞100 кОм
Требования к нагрузке для сигнала обратной связи: - выходному напряжению ＞1 кОм - для токового выхода ＜0.5 кОм
Условия эксплуатации: - температура окружающей среды от 5°С до 50°С - относительная влажность воздуха до 93% при температуре 35 °С.
Привод соответствует требованиям группы защиты IP54, категория 2 по ГОСТ 14254
