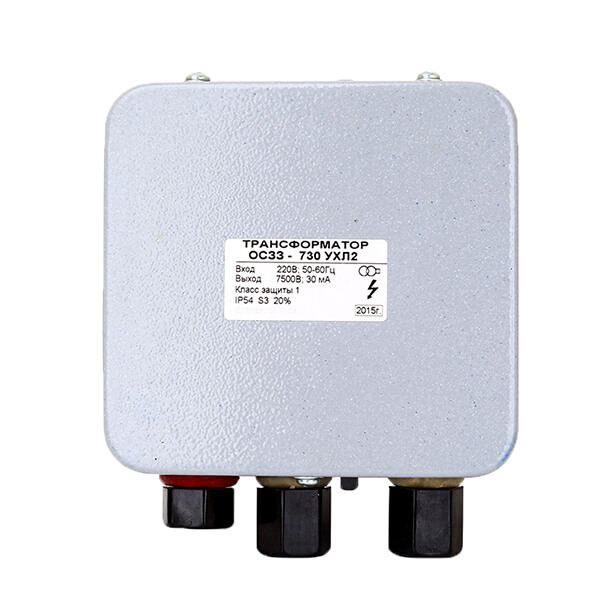

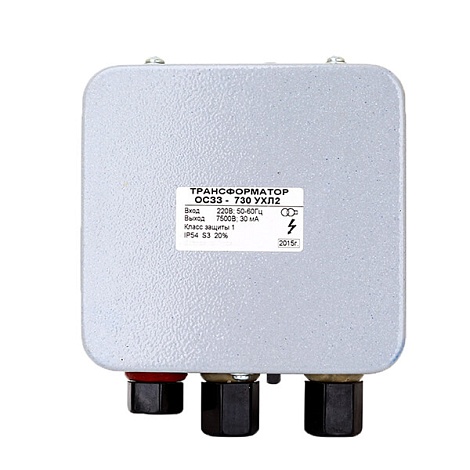

1.1 Трансформаторы предназначены для зажигания путем дугового искрообразования легкофракционного жидкого и газообразного топлив в технологических теплопроизводяших установках (теплогенераторах, котлоагрегатах, обжиговых печах и т. д.). Трансформаторы с естественным воздушным охлаждением предназначены для работы от сети однофазного переменного тока с номинальным напряжением 220 В частоты 50-60 Гц.
1.2. Трансформаторы рассчитаны для работы в местах, защищенных от прямого попадания солнечной радиации и воды (категория размещения 2 по ГОСТ 15150-69).
1.3. Температура окружающей среды от минус 60°С до плюс 40°С, относительная влажность воздуха не более 80% при 20°С.
1.4. Окружающая среда невзрывоопасная и не должна содержать пыль (в том числе токопроводящую) в количестве, нарушающем нормальную работу трансформатора, а также агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
1.5. Положение трансформаторов в пространстве при эксплуатации - любое.
1.6. Установка на месте работы - стационарная.
1.7. Условия эксплуатации в части воздействия механических факторов внешней среды - М2 по ГОСТ 17516-72.
1.8. Класс защиты трансформаторов - 1 по ГОСТ 12.2-007.0-75.
1.9. Высота эксплуатации над уровнем моря - не более 2000 м. При эксплуатации на высоте свыше 1000 м относительная продолжительность включения должна снижаться на 2,5% на каждые 500 м.
1.10 Степень защиты - IР54 по ГОСТ 14254-80. 1.11- Код ОКП и КЧ - 34 1329 0004 09.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров |
Значение параметров |
| Номинальное первичное напряжение, В | 220 |
| Предельные отклонения первичного напряжения, % | |
|
верхнее |
плюс 10,0 |
|
нижнее |
минус 7,53 |
| Номинальное вторичное напряжение (в режиме холостого хода), В | 7500(+750) |
| Ток первичной обмотки при номинальной нагрузке, А, не более | 1,25 |
| Номинальный вторичный ток (в режиме короткого заныкания), мА | 30 (+1 -2) |
| Режим работы под нагрузкой | ровторно-кратковременный |
| Относительная продолжительность включения (ПВ), % | 20 |
| Продолжительность цикла, с | 180 |
| Продолжительность серии непрерывно следующих друг за другом рабочих циклов, ч, не более | 1 (20 циклов) |
| Продолжительность перерыва между сериями непрерывно следующих друг за другом рабочими циклами, ч, не менее | 3 |
| Продолжительность работы в режиме непрерывного горения дуги, мин., не более | 7 |
3. КОМПЛЕКТ ПОСТАВКИ
3.1. В комплект поставки, входят:
5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1.При эксплуатации данных трансформаторов, кроме настоящей инструкции, следует руководствоваться "Правилами устройства электроустановок", "Правилами техники безопасности при эксплуатации электроустановок потребителей" и "Правилами технической эксплуатации электроустановок потребителей", а также действующими на предприятии инструкциями по технике безопасности и противопожарной безопасности.
5.2. Для обеспечения безопасности при эксплуатации трансформатор надежно заземлить. Крепление трансформатора на заземленной металлической панели не освобождает от необходимости присоединения заземляющего проводника.
5.3 Пробродить чистку изоляторов и наружной части трансформатора, затяжку контактов и накидных гаек только при полном отключении трансформатора.
6. ПОДГОТОВКА К РАБОТЕ
6.1. Распакуйте трансформатор.
6.2. Убедитесь при тщательном внешнем осмотре в отсутствии механических повреждений корпуса трансформатора, отсутствии трещин и сколов вводов.
6.3. Проверьте сопротивление изоляции между вводами НН и корпусом трансформатора мегомметром йа напряжение 500 В. Величина сопротивления изоляции должна быть не менее 2 МОм.
6.4. Выберите провода для подключения трансформатора к сети и для подключения нагрузки к трансформатору:
6.5. Порядок установки.
6.5.1. Установите трансформатор па месте эксплуатации.
6.5.2. Подключите заземляющую жилу к уголку заземления при помощи винта М4 с шайбой.
6.5.3. Свечу зажигания подключите кабелем к высоковольтному вводу трансформатора, обозначенному "7кВ". Для этого свинтите гайку с высоковольтного ввода, снимите уплотнительное кольцо и проколите в донышке кольца отверстие, использовав для этого любой инструмент (отвертка,шило). Наденьте на высоковольтный провод гайку, затем уплотнительное кольцо конусом к изолятору. Вставьте высоковольтный провод в отверстие высоковольтного ввода, насадив провод с некоторым усилием на острие контакта, при этом провод должен войти в изолятор на расстоянии 3-4 мм, плотно затяните гайку.
ВНИМАНИЕ: Отсутствие надежного соединения между высоковольтным проводом и контактом изолятора приводит к образованию дуги внутри изолятора и выходу из строя трансформатора.
6.5.4. Второй электрод свечи зажигания подключите к винту заземления.
6.5.5. Подключите трансформатор к питающей сети при помощи двужильного или двужильного с заземляющей жилой кабеля. Кабель питания подключите к вводам, обозначенным 220 В.
6.5.6. Выполните монтаж проводов таким образом (петлей вниз от вводов), чтобы исключалась возможность попадания воды самотеком по проводам к трансформатору, а также, чтобы исключалась возможность короткого замыкания.
6.6. Порядок работы.
6.6.1. Включите трансформатор толчком на полное напряжение.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Не реже одного раза в год производите осмотр трансформатора, при котором:
- протрите вводы от пыли и грязи ветошью; проверьте отсутствие трещин и сколов вводов;
- проверьте надежность заземления;
- проверьте сопротивление изоляции выводов обмотки НН относительно корпуса;
- подтяните контактные зажимы и защитные гайки на вводах;
- проверьте надежность контакта ввода с проводом;
- проверьте полость изолятора ВН, при необходимости протрите чистой ветошью.
